一金风科技6MW永磁直驱风力发电机组试验系统简介

　　金风科技是我国建设最早、自主研发能力最强的风电装备研发及制造企业之一
。公司主营营业为大型风力发电机组的开发研制、生产及销售，中试型风力发电场的建设及运营，是海内最大的风力发电机组整机制造商
。本6MW永磁直驱风力发电机组试验系统主要完成金风科技690V、3.3kV电压品级的6MW及6MW以下永磁直驱风力发电机组性能磨练
。该试验台测控系统电压品级笼罩690V和3300V、机组功率笼罩1.5MW~18MW，690V机组最大功率达6MW
。

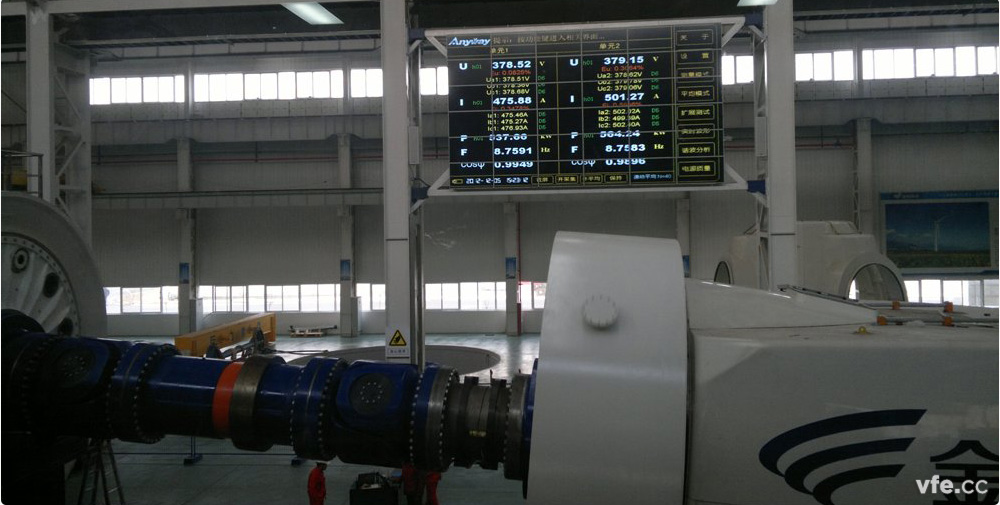

二金风科技6MW永磁直驱风力发电机组试验系统现场图片

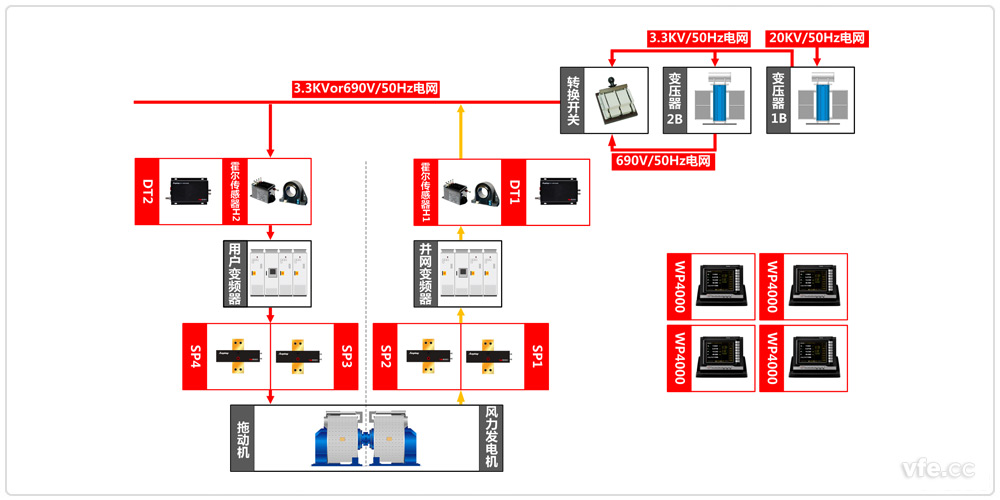

三永磁直驱风力发电机组试验系统原理框图

永磁直驱风力发电机组试验系统原理框图

　　本永磁直驱风力发电机组试验系统接纳电能回馈结构，20kV公共电网经变压器驱动电机，拖动电机驱动被试电机组发电，被试机组发出电能经被试机组变流器回馈到拖动端，为拖动端变流器和电机的运行提供能量，在试验台内部流动实现电能回馈，运行历程中外部电网只需要增补消耗能量，极大节约运行本钱
。

　　如系统原理图可知电机试验台主要由WP4000变频功率剖析仪、SP系列变频功率传感器、电机试验专用变频电源及操作台等组成
。

四永磁直驱风力发电机组试验系统主要测试装备设置表

测点	装备名称	型号	数目	备注
DT1	数字变送器	DT233B	6	与霍尔传感器配套使用
DT2	数字变送器	DT233B	6	与霍尔传感器配套使用
SP1~2	变频功率传感器	SP332352	6
SP3~4	变频功率传感器	SP332352	6
	变频功率剖析仪	WP4000	4

---
