东莞电机厂4×800kW高中低压变频电机试验室

  • 浏览次数:22864次
  • 宣布时间:2015/6/16 18:15:38
  • 作者:维多利亚老品牌vic电气

东莞电机厂4×800kW高中低压变频电机试验室简介

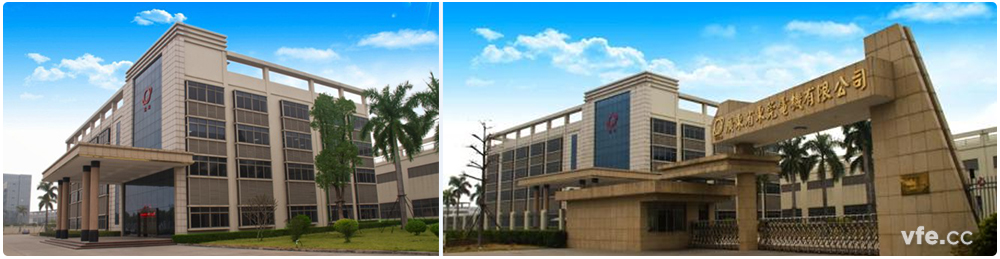

东莞电机厂

  东莞电机厂为中国机械行业500强企业、国家级高新手艺企业、广东省民营科技企业、东莞市50强民营企业、老字号企业;生产的“举世牌”电念头被评为天下用户知足产品,并获得广东省优异自主品牌、著名商标、名牌产品等声誉。

  东莞电机厂4×800kW高中低压变频电机试验室可实现4×800kW变频电机试验,兼容380V、690V、1140V、3300V、6600V、10kV等电压品级的工频或变频电机试验,单机试验最大容量达3.2MW,对拖试验最大容量达1.6MW ?砂次逯帜J皆诵校4个800kW单机台位、2个800kW对拖台位、2个1.6MW单机台位、1个1.6MW对拖台位、1个3.2MW单机台位。单机可做空载、堵转等试验,接纳叠频法时可做完整的型式试验。

东莞电机厂4×800kW高中低压变频电机试验室原理图

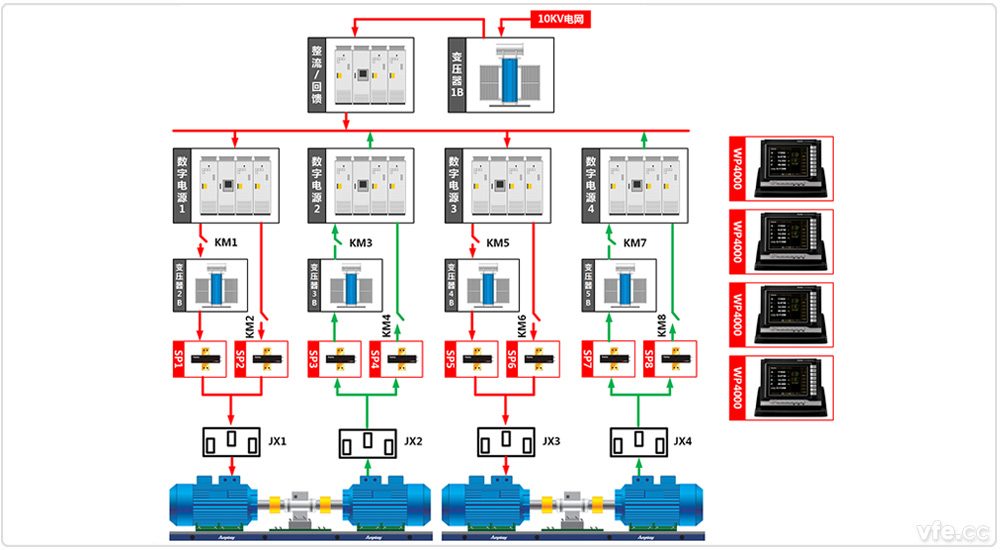

东莞电机厂4×800kW高中低压变频电机试验室两两对拖试验

东莞电机厂4×800kW高中低压变频电机试验室两两对拖试验

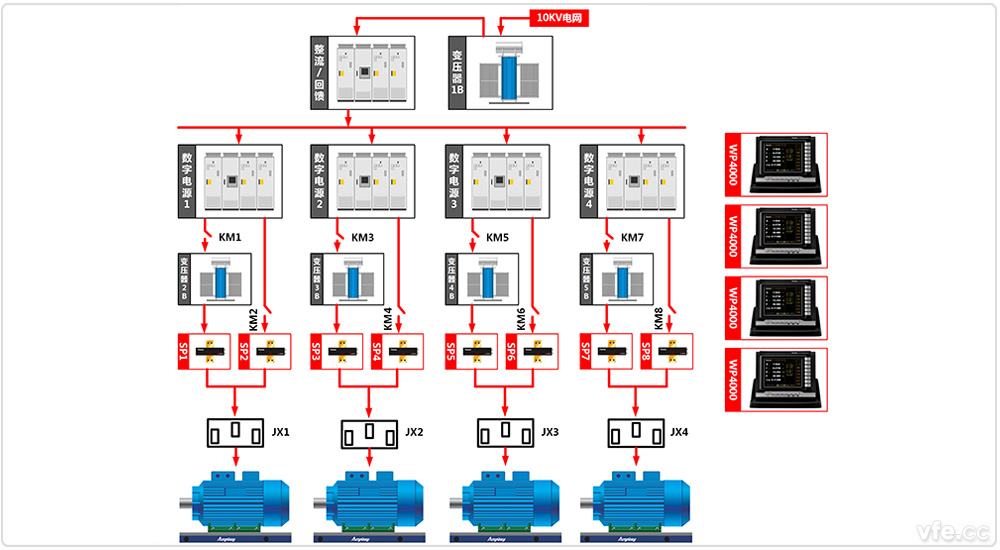

东莞电机厂4×800kW高中低压变频电机试验室一倍单机试验

东莞电机厂4×800kW高中低压变频电机试验室一倍单机试验

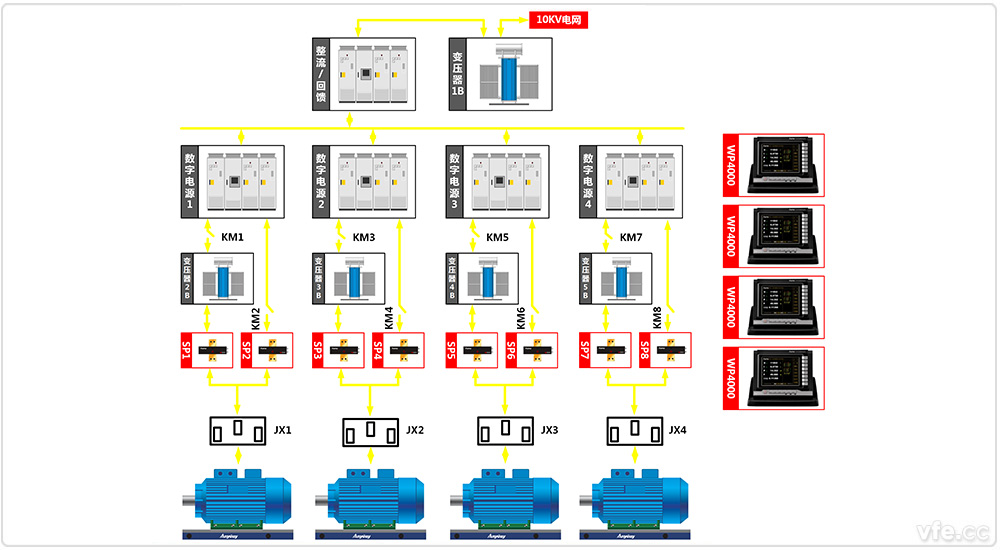

东莞电机厂4×800kW高中低压变频电机试验室一倍叠频试验

东莞电机厂4×800kW高中低压变频电机试验室一倍叠频试验

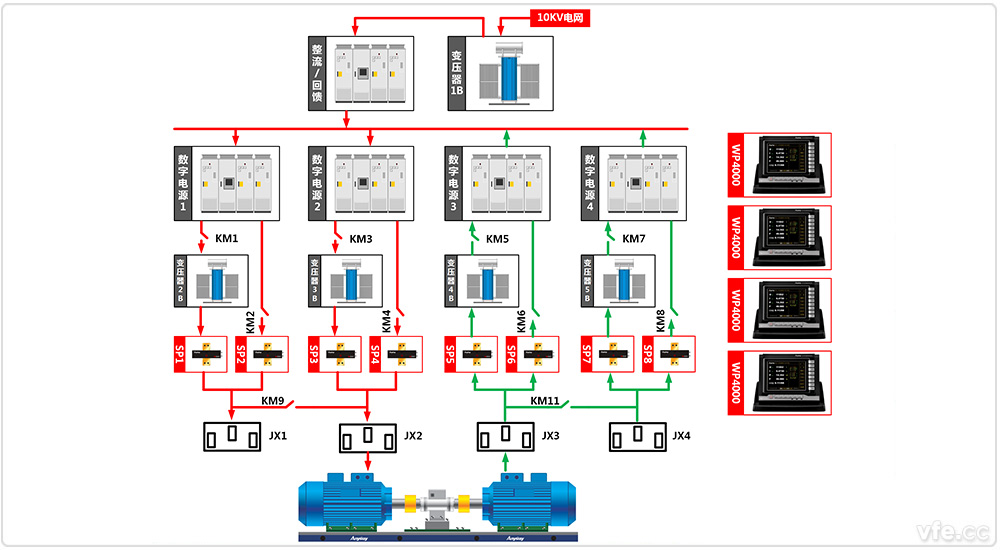

东莞电机厂4×800kW高中低压变频电机试验室两倍对拖试验

东莞电机厂4×800kW高中低压变频电机试验室两倍对拖试验

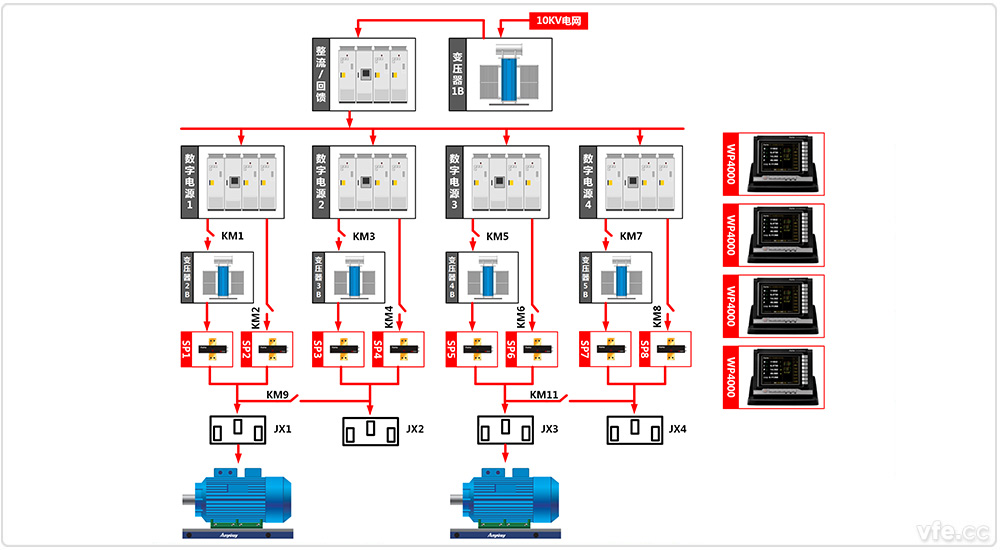

东莞电机厂4×800kW高中低压变频电机试验室两倍单机试验

东莞电机厂4×800kW高中低压变频电机试验室两倍单机试验

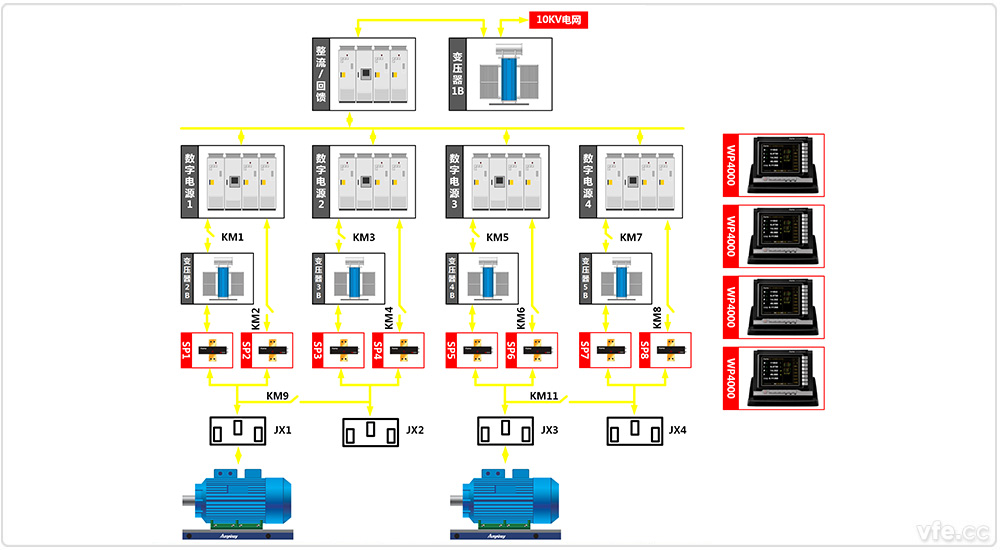

东莞电机厂4×800kW高中低压变频电机试验室两倍叠频试验

东莞电机厂4×800kW高中低压变频电机试验室两倍叠频试验

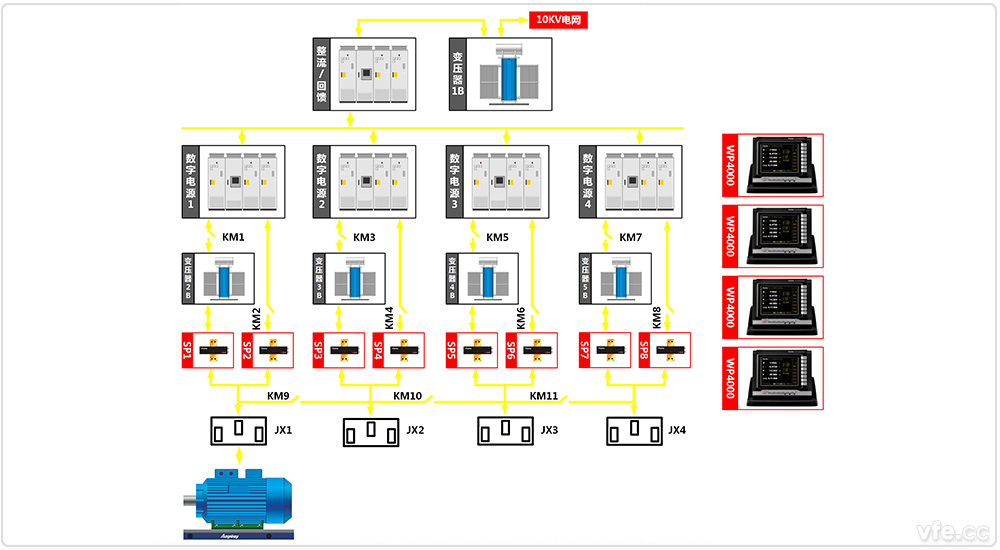

 东莞电机厂4×800kW高中低压变频电机试验室四倍叠频试验

东莞电机厂4×800kW高中低压变频电机试验室四倍叠频试验

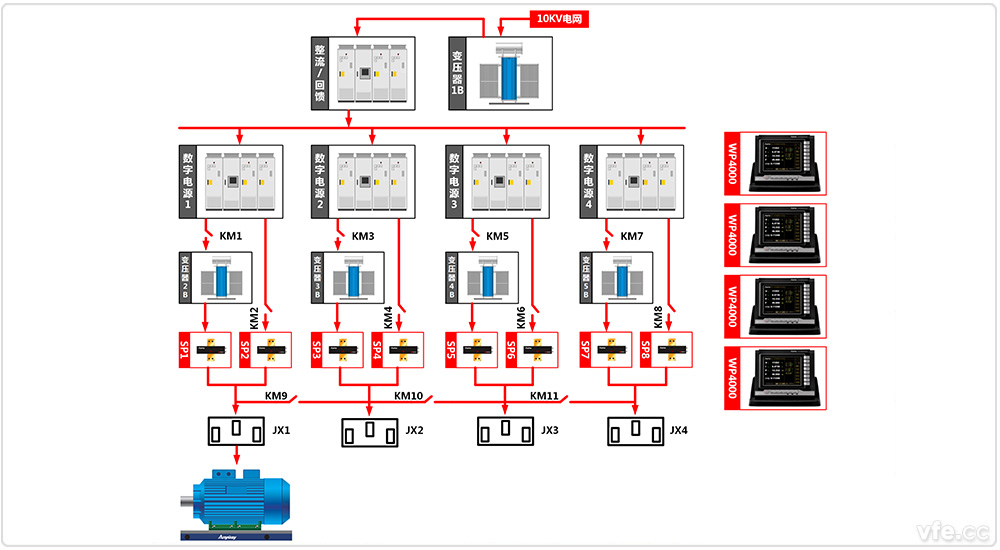

东莞电机厂4×800kW高中低压变频电机试验室四倍单机试验

东莞电机厂4×800kW高中低压变频电机试验室四倍单机试验

  由系统原理图可知,试验台共有4个高压三相主电量测点SP1、SP3、SP5、SP7及4个低压三相主电量测点SP2、SP4、SP6、SP8。主电量测试接纳WP4000变频功率剖析仪,试验台开关量测控接纳PLC系统,试验台辅助温度、压力、流量、转速等辅助参量测试接纳DMC300漫衍式测控系统。单机的试验能力为800KW,通过KM9、KM10、KM11的开关切换可以实现两两对拖、一倍单机、一倍叠频、两倍对拖、两倍单机、两倍叠频、四倍单机、四倍叠频,最大实现3.2MW的单机试验能力。

东莞电机厂4×800kW高中低压变频电机试验室装备清单

测点 装备名称 型号 数目 备注
SP1、SP3、 SP5、SP7 变频功率传感器 SP112102C 12 兼容380V、690V、1140V
SP2、SP4、 SP6、SP8 变频功率传感器 SP103201C 12 兼容3.3kV、6.6kV、10kV
SP1、SP3、SP5、SP7 变频功率剖析仪 WP4000 2 6通道
SP2、SP4、SP6、SP8 变频功率剖析仪 WP4000 2 6通道
开关量测控 PLC测控系统 西门子S7-200 1
辅助参量测控 漫衍式测控系统 DCCS2009 1
