一湘电集团轨道交通交流牵引传动系统试验室简介
湘电集团有限公司是中国都会轨道交通协会副会长单位和中国都会轨道交通协会分会副主任单位,其轨道交通交流牵引传动系统试验室是海内第一家从事牵引传动系统试验的实验室,可以对地铁、都会轨道交通的牵引电机、VVVF牵引变频器举行试验、VVVF牵引变频器与电机组成的电传动系统及辅助电源(SIV)举行试验。

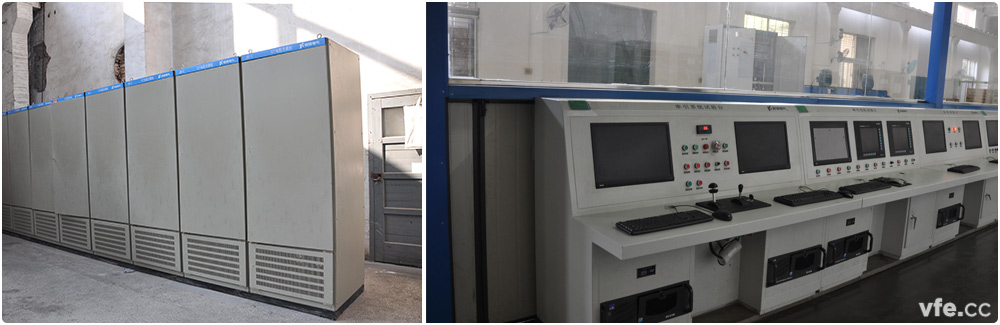

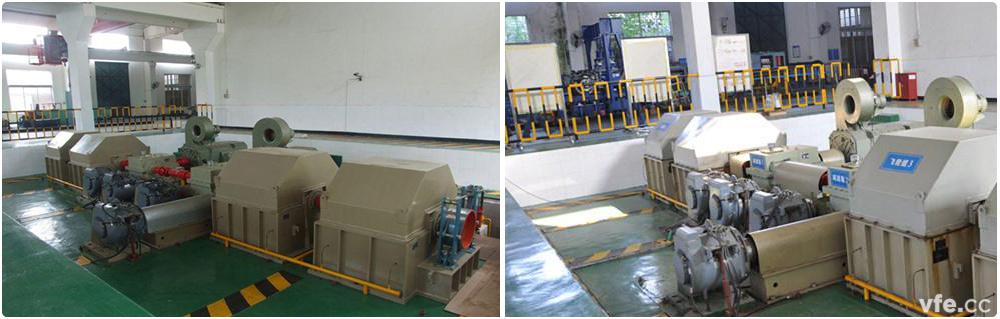

二湘电集团轨道交通交流牵引传动系统试验室现场图片

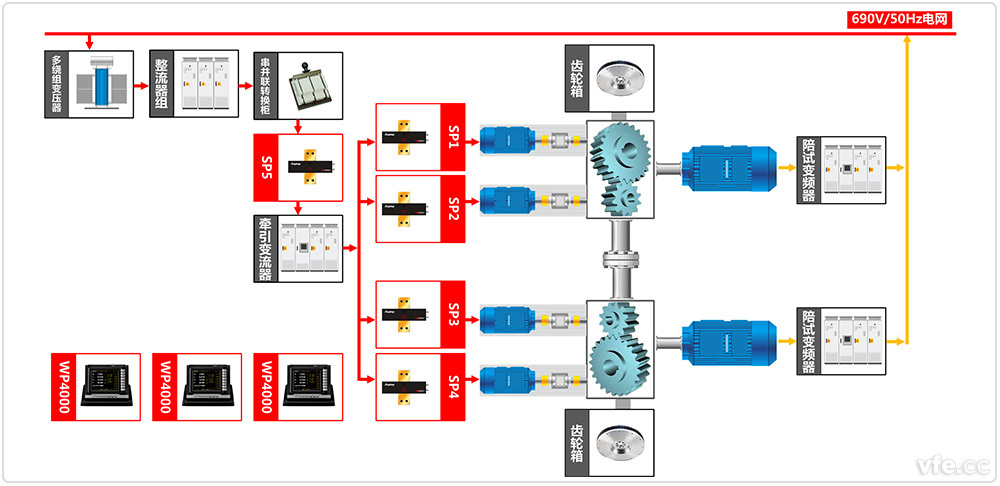

三轨道交通交流牵引传动系统试验室测试系统原理框图
轨道交通交流牵引传动系统试验室测试系统原理框图
湘电集团轨道交通交流牵引传动系统试验室试验系统输入电源知足DC1500V和DC750V两种电压品级,通过各组电源的串并联组合以及调压器调理,可以实现输出电压的无极转变或突加突减。通过接纳电能回馈结构,陪试机作为发电机发电通过变频器回馈至电网,节约运行本钱。
如系统原理图可知轨道交通交流牵引传动系统主要由WP4000变频功率剖析仪、SP系列变频功率传感器、DMC300漫衍式测控系统、电机试验专用变频电源等组成。
四交通交流牵引传动系统试验室测试系统装备清单
测点 | 装备名称 | 型号 | 数目 | 备注 |
SP1~SP2 | 变频功率传感器 | SP112301C | 6 | |
SP3~SP4 | 数字变送器 | SP112301C | 6 | |
SP5 | 变频功率传感器 | SP162202C | 1 | |
变频功率剖析仪 | WP4000 | 3 |
