一国家高电压计量站高压电机移动式能效计量检测平台简介

　　国家高电压计量站高压电机移动式能效计量检测平台是我国首台高压电机现场计量检测平台，即可以完成电性能效现场计量，也能用于电机试验系统中的变频电量的现场校准。高压电机移动式能效计量检测平台的投入，极大提高了电性能效现场的效率，也给企业减轻了肩负，进一步扩大抽检规模，也为了利便电机企业。

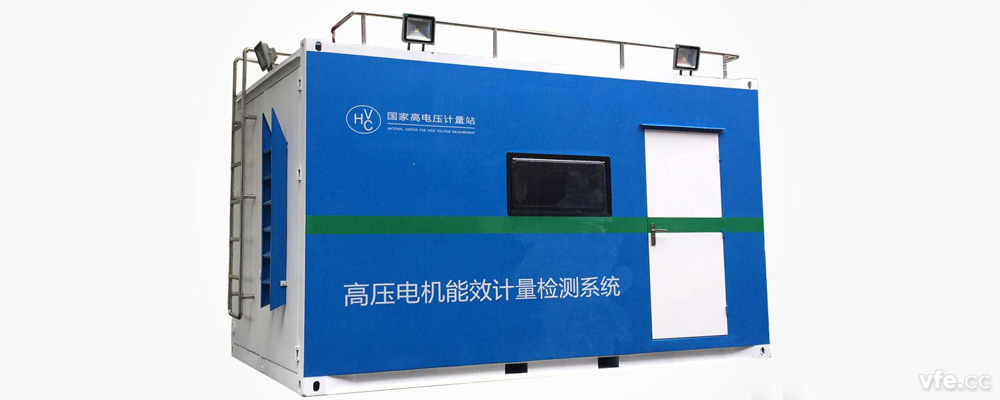

　　高压电机移动式能效计量检测平台接纳特殊装备集装箱举行定制，可以知足吊装、远程运输、减震、箱内办公、清静防护、照明、空调、消防、内部装备供电、试验区视频监控等各项功效。

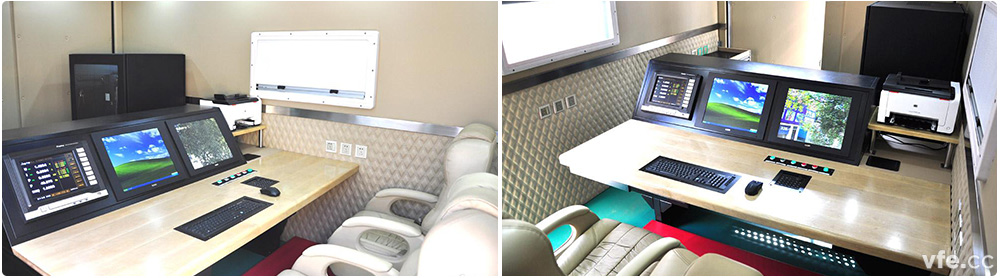

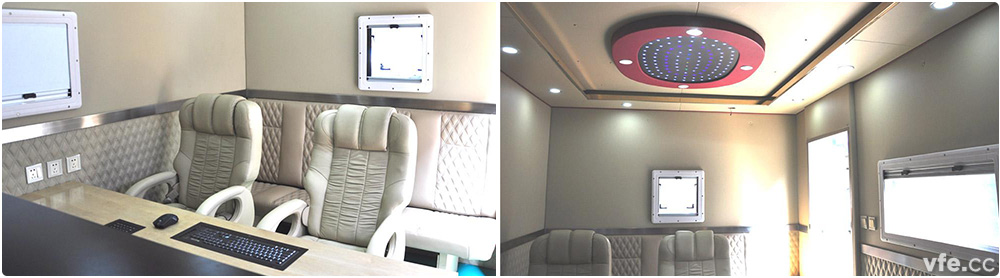

二高压电机移动式能效计量检测平台内景

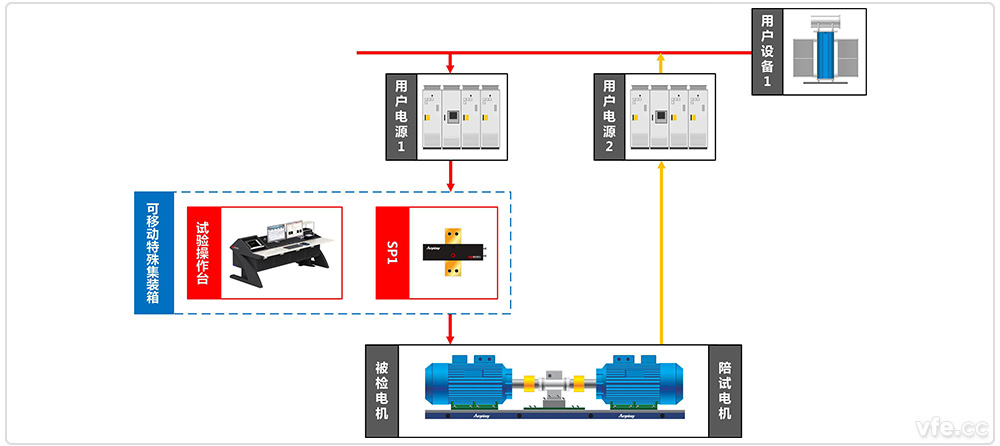

三高压电机移动式能效计量检测平台系统原理框图

国家高电压计量站高压电机移动式能效计量检测平台系统原理框图

　　该高压电机移动式能效计量检测平台包括WP4000变频功率剖析仪、SP系列变频功率传感器、试验操控电脑、现场情形监控系统及办公打印机，在操控台可以完成整个试验数据的读取、开关的控制以及试验报表的天生等。整个平台装置于可移动特殊集装箱，可利便的用于电性能效现场评测，也能用于电机试验系统中的变频电量传感器、变频电量剖析仪的现场校准。在资助电机企业对产品能效把关的同时，还可以为电机企业的电机试验测试系统举行现场校准。

四高压电机移动式能效计量检测平台主要测试装备设置表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP103201C	3
	变频功率剖析仪	WP4000	1



---
