一上？靡底酆鲜匝槭壹蚪

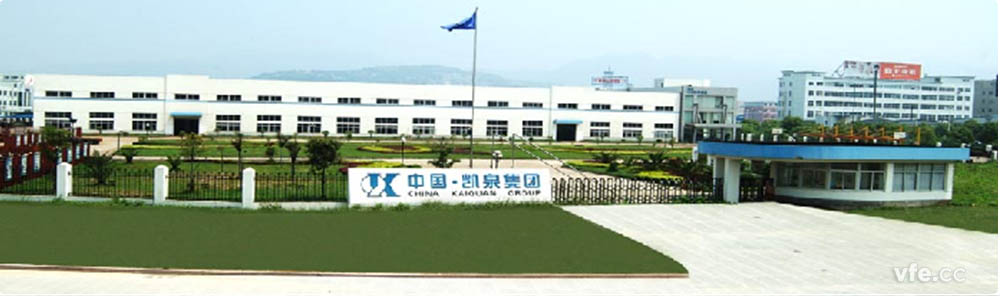

　　上？靡(集团)是海内集设计、生产、销售泵、给水装备及泵用控制装备于一体的大型综合性泵业公司，是中国泵行业的龙头企业。其大流量、大功率、高温高压泵综合试验室包括两个高压台位和两个低压台位，可同时允许四台水泵试验，最大试验流量可达150000m?/h，最大试验压力可达40MPa，最大试验功率为25000kW,最大被试泵口径可达DN3000。该泵综合试验室规模弘大、测试能力周全、试验精度高，在海内以至国际上处于领先水平，是海内少有的几家具有核二级泵检测能力的试验站之一，对提高民族工业能力，加速我国大型核电、火电、装备的国产化起到了起劲的推进作用。

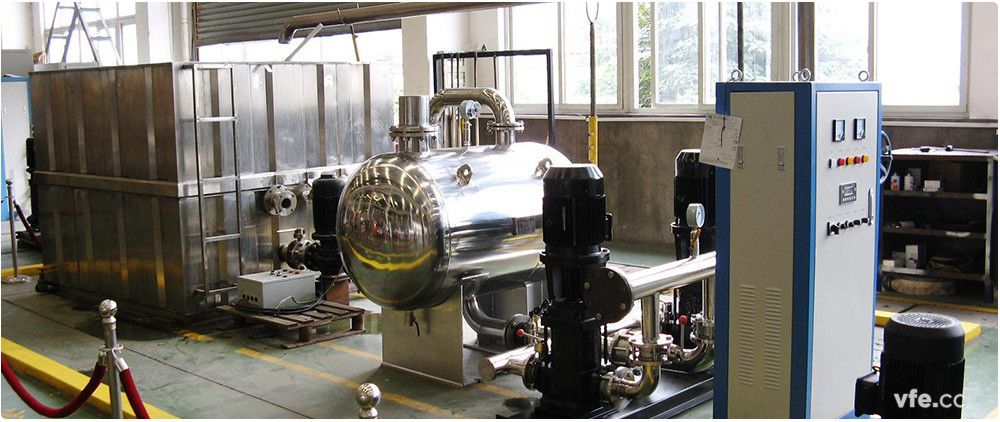

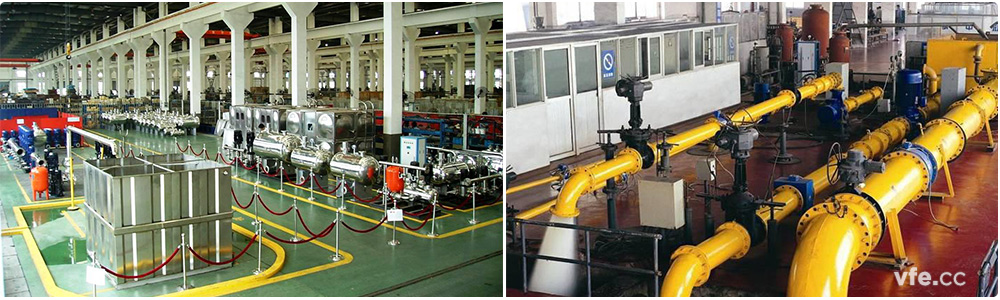

二高温高压泵综合试验室现场图片

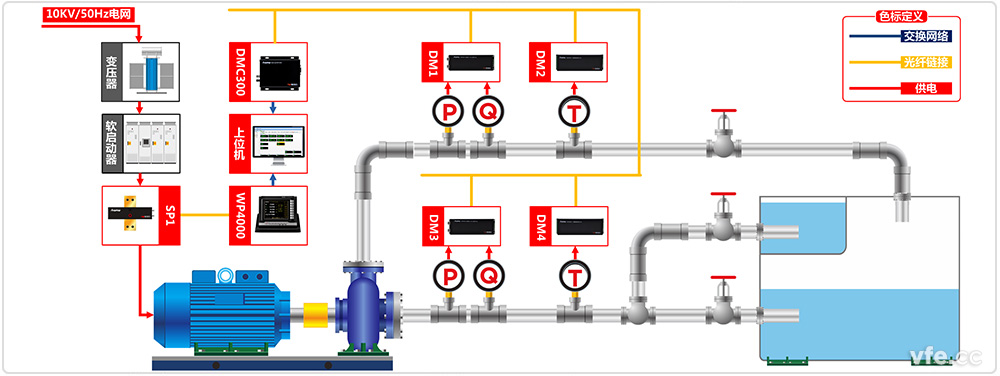

三高温高压泵综合试验室1号台位原理框图

高温高压泵综合试验室1号台位原理框图

　　高温高压泵综合试验室共包括两个高压台位和低压台位，四个台位可以完全自力运行。四个台位原理类似，主要区别为泵的电压及功率品级。上图为1号台位的典范原理框图。

四高温高压泵综合试验室主要测试装备设置表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP103501D	3	台位1
SP2	变频功率传感器	SP103501D	3	台位2
SP3	变频功率传感器	SP691202D	3	台位3
SP4	变频功率传感器	SP691202D	3	台位4
	数字主机	DMC300	1
DM1	漫衍式子站	DM4041	4	出水流量、压力丈量
DM2	漫衍式子站	DM4032	4	出水水温丈量
DM3	漫衍式子站	DM4041	4	进水流量、压力丈量
DM4	漫衍式子站	DM4032	4	出水水温丈量
	变频功率剖析仪	WP4000	4

---
