一国家能源风力发电机研发中心简介

　　国家能源风力发电机研发中心是我国风力发电机领域唯一的国家研发(实验)机构， 并被列入国家重点支持的手艺研发平台，是国际一流的风力发电机研发中心，是国际互认的风电电气装备检测试验机构。国家能源风力发电机研发(实验)中心切合国际要求、可以为风力发电机检测提供效劳的A类检查和检测中心。其永磁直驱风电试验台可以完成5MW永磁直驱同步风力发电机、电励磁同步风力发电机及异步电机的型式试验及出厂试验。

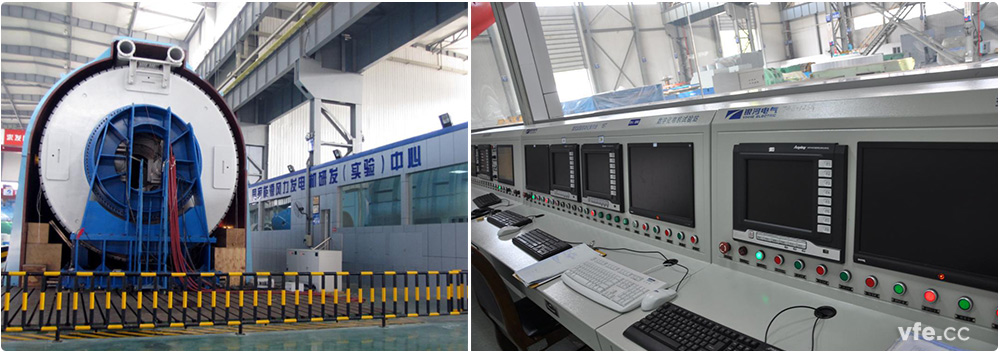

二永磁直驱风电试验台现场图片

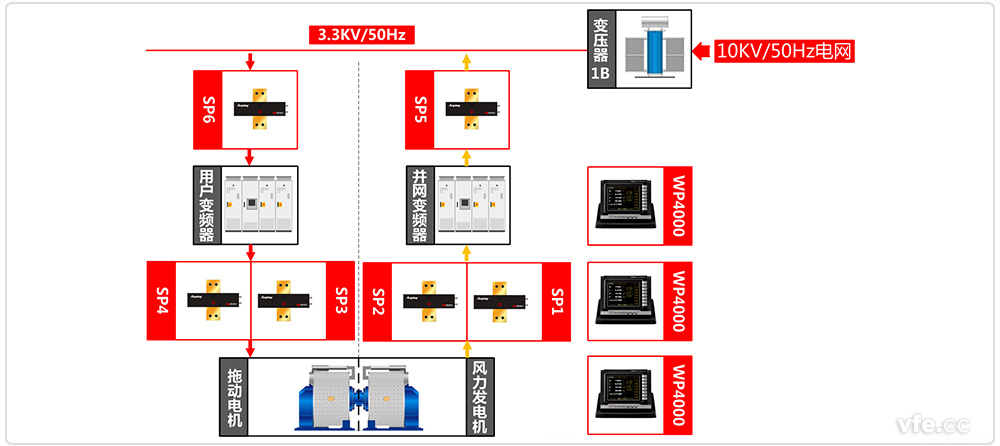

三永磁直驱风电试验台原理框图

永磁直驱风电试验台原理框图

　　该永磁直驱风电试验台接纳交流电能回馈手艺，接纳高压3.3kV变频器驱动电机，拖动电机驱动被试永磁直驱风力发电机组发电，被试机组发出电能经并网变频器回馈到电网，实现电能回馈，节约试验室运行本钱。测试系统接纳WP4000变频功率剖析仪，可以实现5MW永磁直驱同步风力发电机、电励磁同步风力发电机及异步电机以及变频器的效率测试。

四永磁直驱风电试验台主要测试装备设置表

测点	装备名称	型号	数目	备注
SP1~2	变频功率传感器	SP332202C	6
SP3~4	变频功率传感器	SP332202C	6
SP5	变频功率传感器	SP332352C	3
SP6	变频功率传感器	SP332352C	3
	变频功率剖析仪	WP4000	3

---
