一中国中车株洲电力机车有限公司受电弓检测系统简介

　　电力机车受电弓运行于高压交流情形下

，且高速运行时易泛起拉弧等征象

，电磁滋扰大。通例的模拟量输出传感器传输历程中容易受到电磁滋扰的影响

，导致丈量精度降低甚至不可正常事情。且前后端通过电缆毗连的方法

，容易将高压引入

，导致装备和职员清静受到威胁。

　　维多利亚老品牌vic电气OPC系列光纤转换器

，将模拟信号转换为数字信号

，通过光纤传输后再还原为模拟信号

，无缝兼容原有系统

，实现电气隔离

，大幅提升受电弓在线检测系统电磁兼容性能。

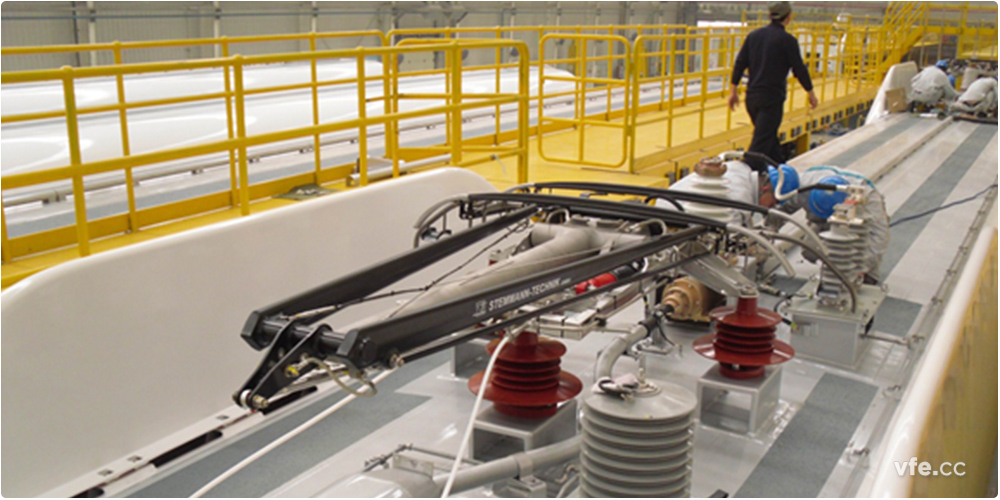

二受电弓检测系统现场图片

三受电弓检测系统原理图

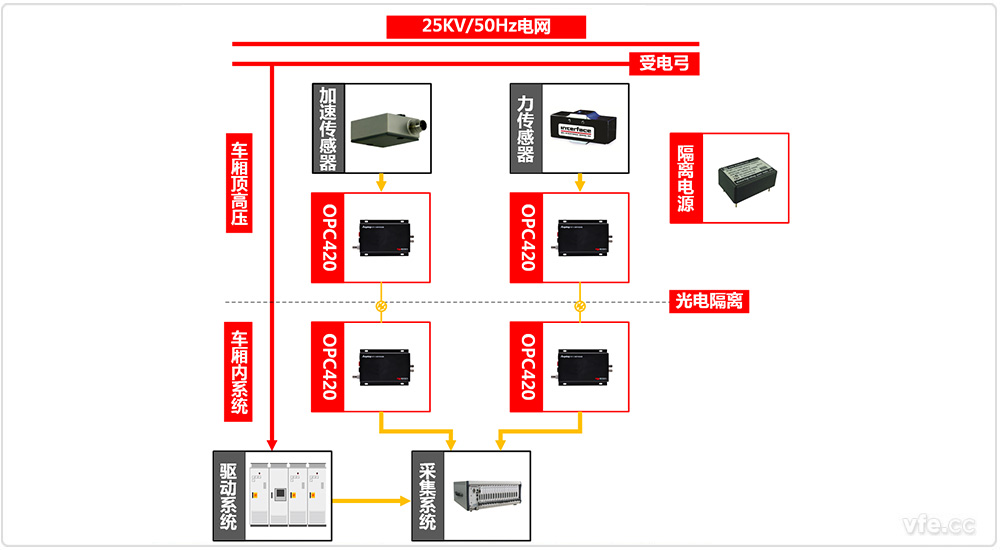

受电弓检测系统原理图

　　加速率传感器与力传感器的模拟量信号通过OPC420？樽晃中藕

，通过光纤传输到车厢内。车厢内有两种解决计划：

　　计划1：将光纤信号还原为模拟信号

，输入到收罗系统。这个计划的优势是不需要更改原有系统

，适用于系统既定条件下对系统整体电磁兼容性能的改善。本项目即接纳该计划。

　　计划2：将光纤信号还原为数字信号

，直接输入数字系统。这个计划的优势是不需要经由模拟量的二次转换与收罗

，系统精度高

，结构简朴可靠性高。

四受电弓检测系统装备设置表

装备名称	型号	数目	备注
光纤转换器	OPC420	8对	定制 ，一对包括一台单通道模拟量输入？楹鸵惶ǖネǖ滥Ｄ饬渴涑瞿？
隔离电源	定制	1个	带电池供电稳压输出

---
