湖南利欧泵业崎岖压水泵综合测试中心测试系统

  • 浏览次数:22517次
  • 宣布时间:2015/6/23 15:25:08
  • 作者:维多利亚老品牌vic电气

湖南利欧泵业崎岖压水泵综合测试中心简介

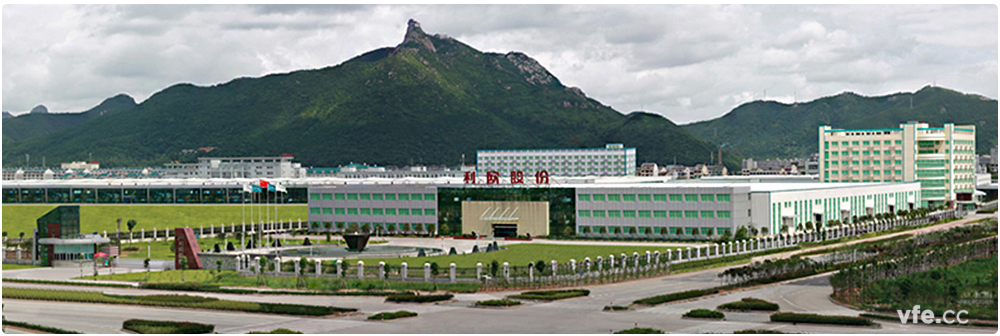

湖南利欧泵业

  湖南利欧泵业崎岖压水泵综合测试中心为湖南省产品质量监视检测站授权的测试中心 ,测试中心占地面积4169㎡ ,水池容量13900m? ,拥有深13.5m的干、湿可转换测试坑;拥有深7m长26m宽10m高汽蚀干坑测试台以及5个低汽蚀测试台位 ,最大测试流量32.78㎡/s,最高测试压力25MPa ,最大试验功率12500kW ,可包管10kV/6kV两个高压台位可同时运行测试或4个400V低压台位同时运行测试。拥有海内现在较为先进的闭式测试系统 ,在测试时可完成开闭式切换 ,闭式系统测试当量直径DN500。

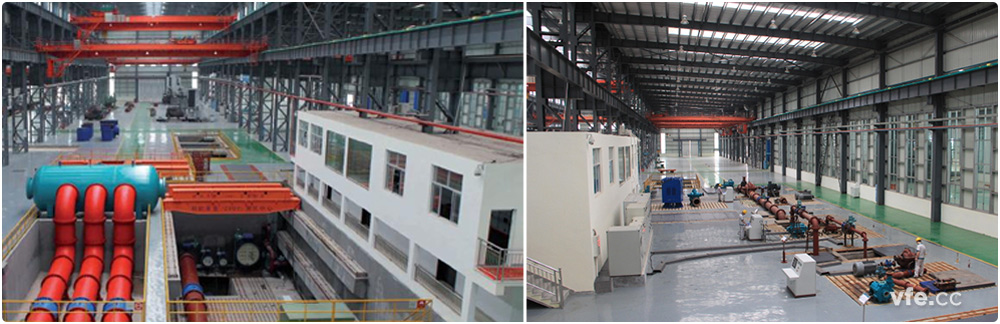

湖南利欧泵业崎岖压水泵综合测试中心现场图片

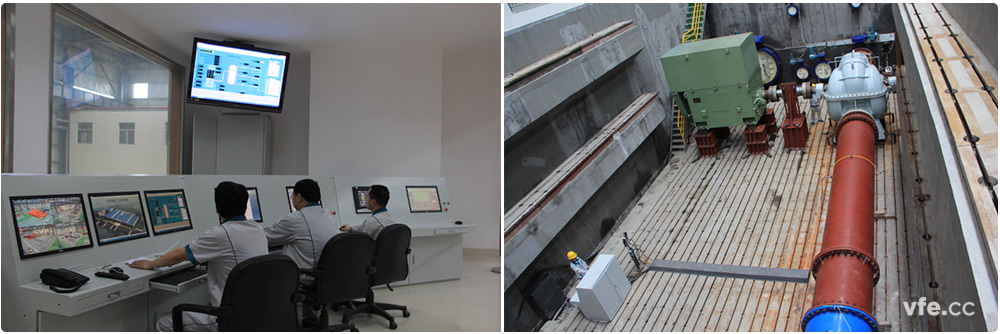

湖南利欧泵业崎岖压水泵综合测试中心现场图片

湖南利欧泵业崎岖压水泵综合测试中心现场图片

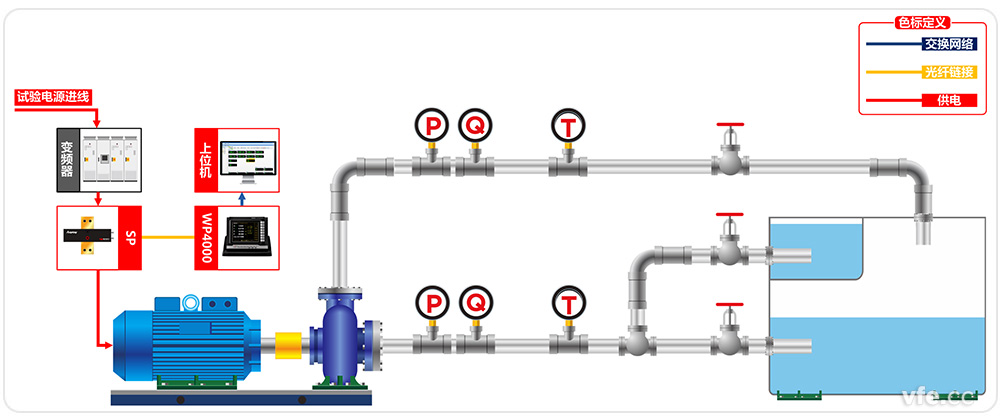

低压水泵试验台位试验原理图

低压水泵试验台位试验原理图

低压水泵试验台位试验原理图

  崎岖压水泵试验台由高压和低压两套自力水泵试验系统组成 ,高压和低压试验台原理类似 ,上图为低压水泵试验系统原理图 ,低压和高压试验系统均接纳变频器驱动 ,接纳WP4000变频功率剖析仪作为测试系统。

崎岖压水泵试验台设置表

测点 装备名称 型号 数目 备注
SP1 变频功率传感器 SP103501C 3 高压试验台测点
SP2 变频功率传感器 SP381751C 3 低压试验台测点

变频功率剖析仪 WP4000 1
