一东方电气集团春风电机有限维多利亚老品牌vic简介

　　东方电气集团春风电机有限公司是中国东方电气集团有限公司全资子企业，我国中小发电装备及电机制造行业的主干生产企业，具备150MW以下混流、轴流、贯流、攻击式及抽水蓄能式水轮发电机组，60MW以下通例汽轮发电机、TRT发电机、燃汽轮发电机、热电联供汽轮发电机，1-3MW风力发电机，新能源电动车驱动系统及核电、光伏电部件，中频电机、特种电机，高效节能电机，大、中型泵类装备，环保装备，大型水工金属结构件、军工产品等产品的设计制造能力。

　　东方电气集团春风电机电动汽车动力系统试验站可为多种电压品级的、多种类型的电动汽车用交直流电机提供准确可靠的检试验，为电动汽车的研发、生产、质检等提供数据支持。

　　该试验站包括30kw交直流电机试验台、两个80kw电机试验台、两个160kw电机试验台、400kw电机试验台、80kw对拖电机试验台、160kw对拖电机试验台，共八个电动汽车电机试验台。

二电动汽车动力系统试验站原理框图

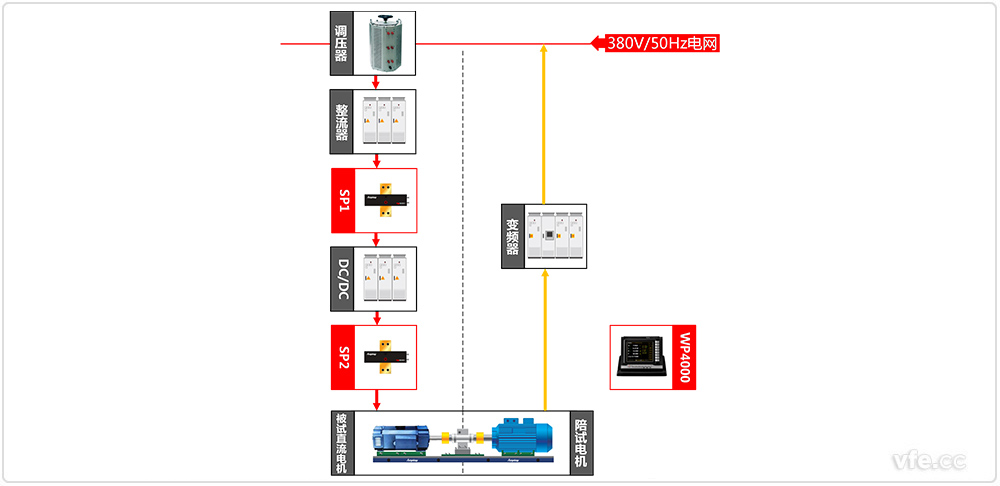

图1.直流电机测试系统原理框图

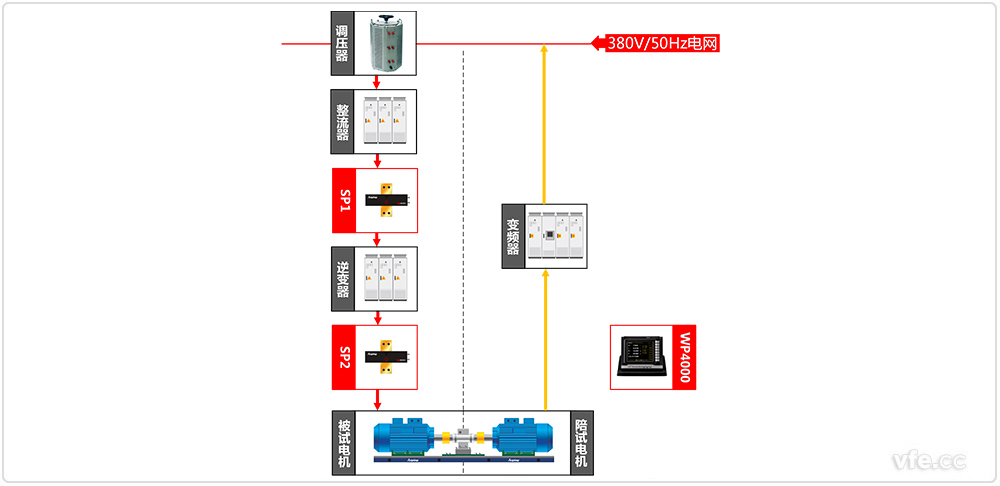

图2.交流电机测试系统原理框图

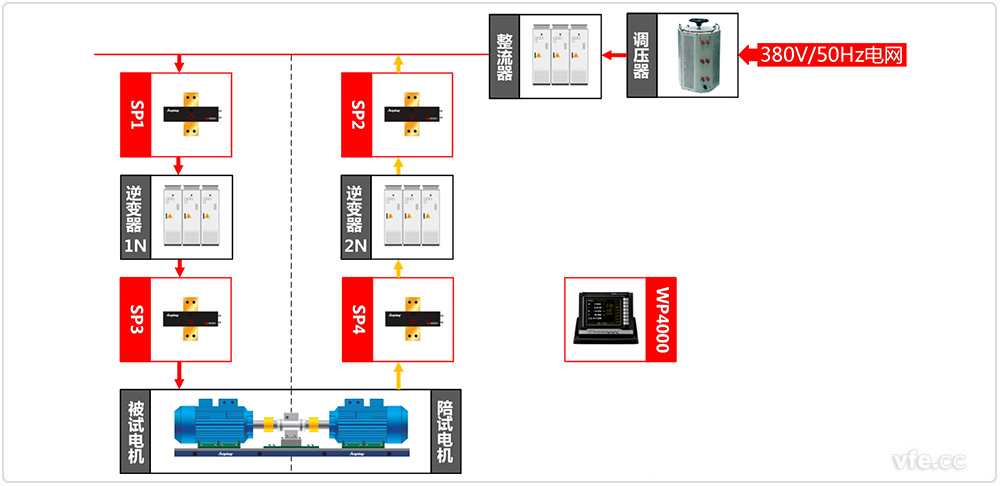

图3.对拖电机测试系统原理框图

三电动汽车动力系统试验站主要测试装备清单

　　交直流电机试验台试验原理图为图1和图2，共用整流器之后测点SP1，其他试验台测点参考试验原理图。本电动汽车动力系统试验站一共接纳WP4000宽带功率剖析仪6台，SP381501C宽带功率传感器12台，SP691501C宽带功率传感器19台。

01直流电机试验台测试系统主要测试装备设置表

测点	装备名称	型号	数目	备注
SP1~2	变频功率传感器	SP381501C	5
	变频功率剖析仪	WP4000	1

02交流电机测试系统主要测试装备设置表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP691501C	1
SP2	变频功率传感器	SP691501C	3
	变频功率剖析仪	WP4000	1

03(对拖)电机测试系统主要测试装备设置表

测点	装备名称	型号	数目	备注
SP1~2	变频功率传感器	SP691501C	2
SP3~4	变频功率传感器	SP691501C	4	二瓦计法
	变频功率剖析仪	WP4000	1

---
