一海优势力发电手艺与检测国家重点实验室简介

　　海优势力发电手艺与检测国家重点实验室是由国家科技部授牌，是我国唯逐一个海优势电重点实验室，可以为3.3kV/8MW中压永磁风力发电机、风电变流器、并网变压器等提供型式试验和出厂试验，2010年为我国第一台5MW永磁直驱海优势力发电机试验提供了全方位的性能检测效劳，有力推动了我国风电手艺生长抵达国际先进水平。该试验台除了知足海优势电电机、变流器检测之外，也可对并网变压器的性能举行周全测试。

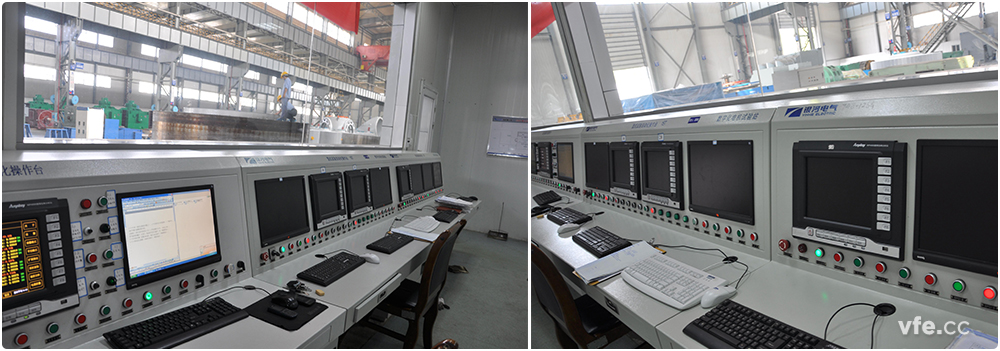

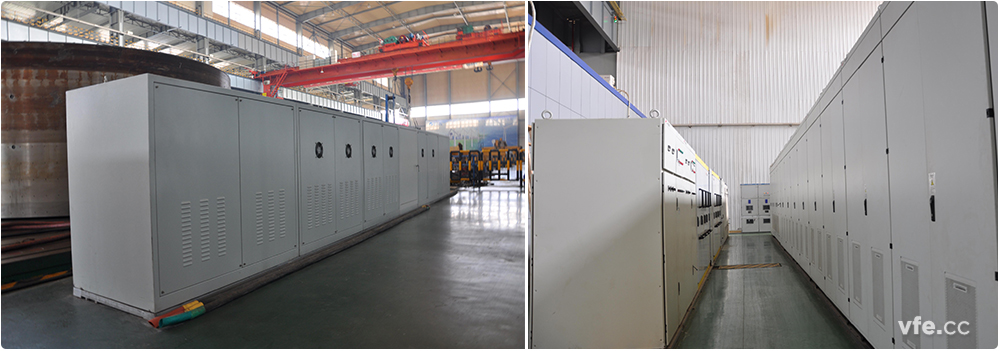

二并网变压器测试系统现场图片

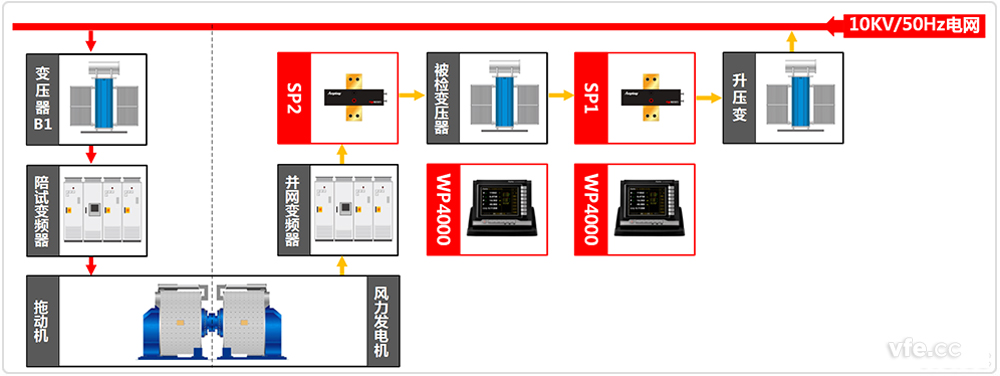

三并网变压器测试系统原理图

并网变压器测试系统原理图

　　并网变频器输出3.3kV，SP2测点丈量被检变压器的输入电参数，SP1测点丈量被检变压器的输出电参数，通过升压变并网。被检变压器输入输出端均设置6台(凌驾2000A时两台并联使用)SP103202C型变频功率传感器和两台WP4000变频功率剖析仪。本系统可以知足额定电压为3.3kV、6.6kV以及10kV并网变压器的测试，最大电流丈量能力为4000A(短时可达8000A)，可以知足大部分并网变压器的测试要求。

四变压器测试系统装备表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP103202C	6	额定电流2000A以上时并联使用
SP2	变频功率传感器	SP103202C	6	额定电流2000A以上时并联使用
	变频功率剖析仪	WP4000	2

---
