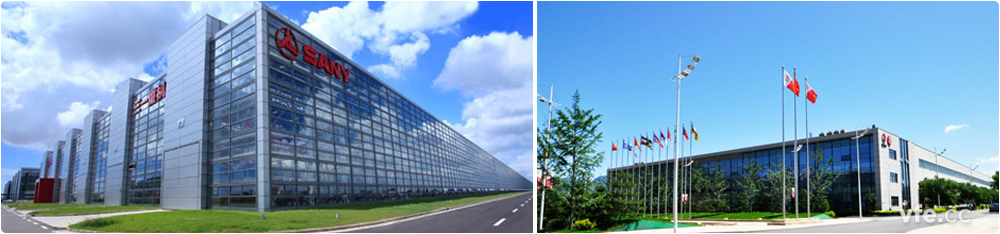

一三一重工简介
三一集团是全球装备制造业的领先企业之一,其焦点企业三一重工是中国股权分置刷新首家乐成实现全流通的企业。三一主导产品为混凝土、筑路、挖掘、桩工、起重、风电、口岸等装备,普遍参建全球重点工程,星级的售前、售中、售后效劳已笼罩全球100多个国家和地区。
本三一重工电动汽车控制器与电机试验台可以完成额定功率14kW及以下的汽车电机试验和48/80V的电机控制器试验,接纳WP4000变频功率剖析仪作为测试系统实现高精度实时丈量。
二电动汽车控制器与电机试验台架测试系统原理框图

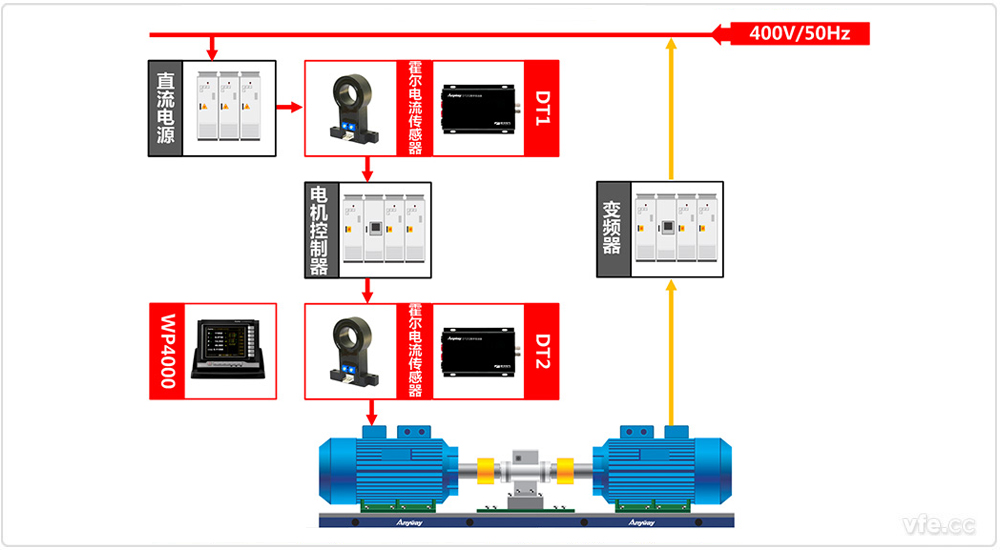

电动汽车控制器与电机试验台架测试系统原理框图
本测试系统接纳霍尔电撒播感器搭配DT数字变送器的经济适用型方法,丈量直流电源输出的一起直流和电机控制器的输出的一起三相交流,接纳WP4000变频功率剖析仪收罗DT数字变送器的丈量数据,实现电动汽车控制器和电动汽车电机的实时高精度丈量。
三电动汽车控制器与电机试验台架测试系统设置表
测点 | 装备名称 | 型号 | 数目 | 备注 |
DT1 | 数字变送器 | DT223B | 1 | 直流丈量 |
DT2 | 数字变送器 | DT223B | 3 | 交流丈量 |
功率剖析仪 | WP4000 | 1 |
