一国家电器产品质量监视磨练中心简介

　　国家电器产品质量监视磨练中心主要从事电子元器件、低压电器、低压成套开关装备、高压电器、高压成套开关装备、机床电器、船用电器、电容器、电抗器、避雷器、互感器、电力变压器、绝缘子、电力金具、倾轧线、汽车电子电器、核电厂清静系统电器产品检测、研究职员培训、标准、情报、及电器检测装备研制具有第三方公正职位的检测机构。

　　本风电变频器测试台是一个综合性的试验平台，既可以做与风力发电机配套用变频器的检试验，也可以做种种风力发电机的检试验，是一个综合试验能力很是强盛的试验平台。

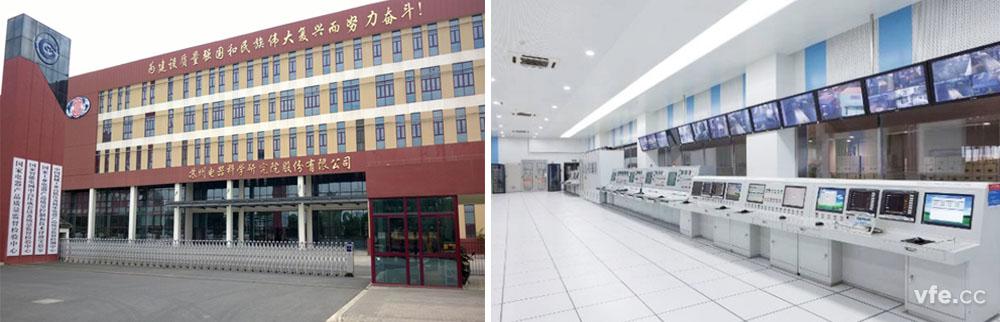

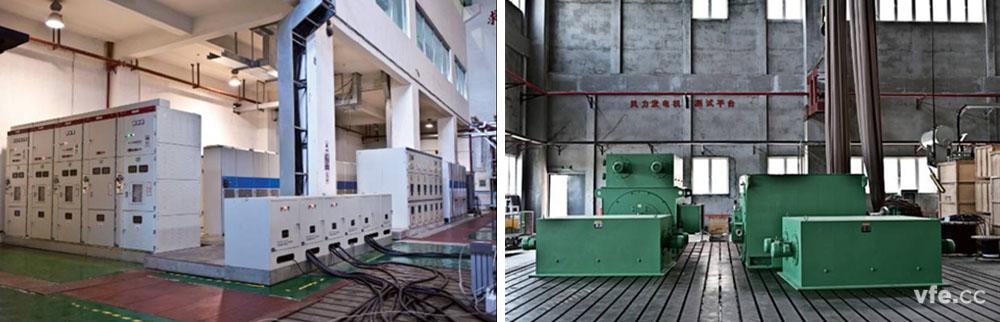

二国家电器产品质量监视磨练中心风电变频器测试台现场图

三风电变频器测试台原理框图

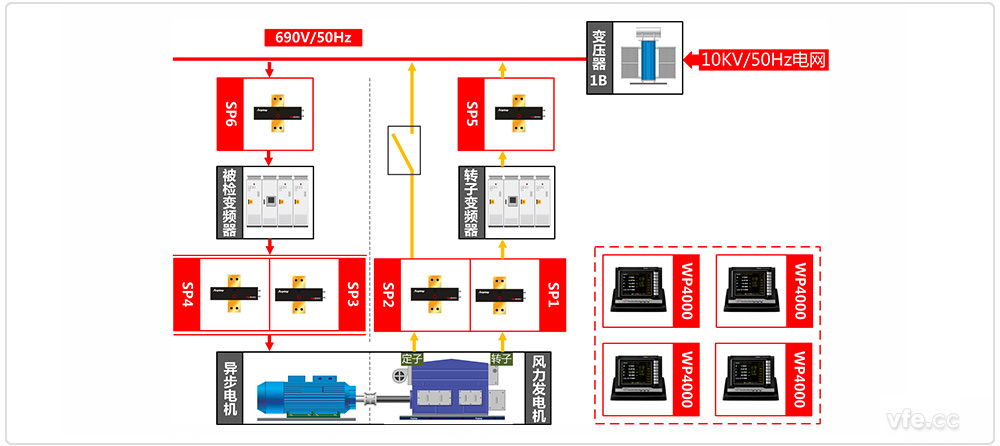

双馈风电变频器试验台试验原理图

永磁风电变频器试验台试验原理图

　　本试验台做与风力发电机配套变频器的试验时，以直驱永磁同步风力发电机或者双馈风力发电机作为被试变频器的直接负载，加载历程及能量返馈与风力发电机试验完全相同，检测风电变频器的各项性能指标。测试系统接纳WP4000变频器剖析仪，整套试验系统相关装备可以交织互用，大大节约了试验站建站本钱。

四变频器测试台测试装备设置表

测点	装备名称	型号	数目	备注
SP1~2	变频功率传感器	SP691202C	6
SP3~4	变频功率传感器	SP691202C	6	双馈电机试验时三瓦计法并联使用
SP5	变频功率传感器	SP691202C	4	二瓦计法并联使用
SP6	变频功率传感器	SP691202C	4	二瓦计法并联使用
	变频功率剖析仪	WP4000	4

---
