一某院校永磁风电试验台测试系统简介

　　本永磁风电试验台可以为额定电压690V
，额定功率为3.6MW的永磁风力发电机提供型式试验平台
，本试验台测试系统接纳WP4000变频功率剖析仪
，可以为院校的对新能源的深入研究提供准确的丈量数据。

二永磁风电试验台测试原理框图

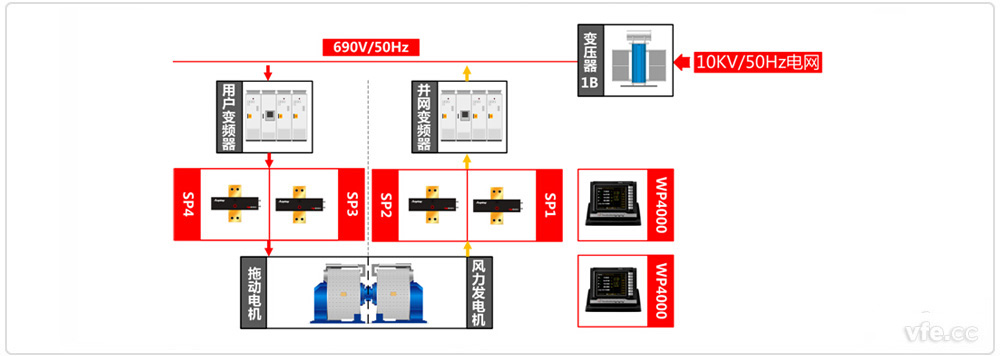

永磁风电试验台测试原理框图

　　本3.6MW永磁风电试验台接纳交流回馈的方法
，整个系统除了变频器等电气元件自身的能量消耗
，其他电能可以实现接纳使用
，节约整个试验系统电能。SP1、SP2通过并联的方法丈量风力发电机发出的电能
，SP3、SP4通过并联的方法丈量拖念头的输入能量
， 通过光纤通讯实现整个系统的同步丈量。

三永磁风电试验台测试装备设置表

测点	装备名称	型号	数目	备注
SP1~ SP2	变频功率传感器	SP691202C	6	并联使用
SP3~ SP4	变频功率传感器	SP691202C	6	并联使用
	变频功率剖析仪	WP4000	2

---
