一逆变器研发平台简介

　　本逆变器研发测试平台主要用于逆变器研发性测试事情。被测逆变器功率品级涵盖3KW~200KW，额定输出电压规模笼罩65V~1200V、额定输出电流规模笼罩8A~750A，测试平台设置多种差别电压电流品级功率单位，可知足差别容量品级逆变器单相、三相、十二相、十五相输出测试需求。

二逆变器研发平台测试原理框图

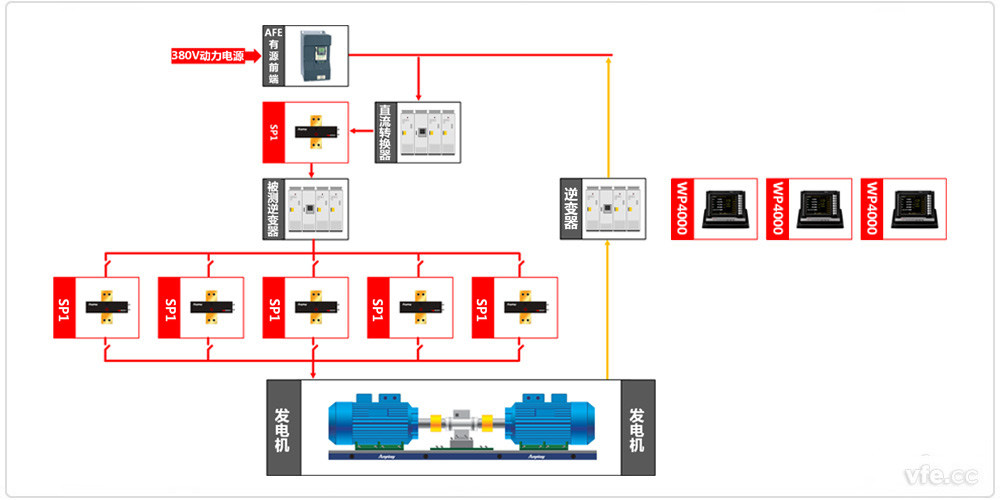

逆变器研发测试平台原理框图

　　为了使整个测试平台的结构结构简朴化，同时在所有被试逆变器试验时幅值动态转变区间内知足所有手艺要求，无可阻止地对丈量装备的量程匹配提出了严酷要求。本计划在逆变器输出端设置5组SP系列变频功率传感器，既能组合使用知足12相、15相输出测试需求，也能知足其他单相、三相输出测试需求，用户只需凭证被试逆变器被测电参量接入响应品级功率单位即可。功率单位输出端设置3台WP4000变频功率剖析仪，完成被测电参量剖析使命;WP4000变频功率剖析仪开放原始数据端口，用户可以定制或自主开发应用软件对原始数据举行进一步剖析处置惩罚。

三逆变器研发平台测试装备设置表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP112501B	1	直流母线丈量
SP2	变频功率传感器	SP691301B	3
SP3	变频功率传感器	SP691301B	3
SP4	变频功率传感器	SP691301B	3
SP5	变频功率传感器	SP691501B	3
SP6	变频功率传感器	SP691751B	3
	变频功率剖析仪	WP4000	1

---
