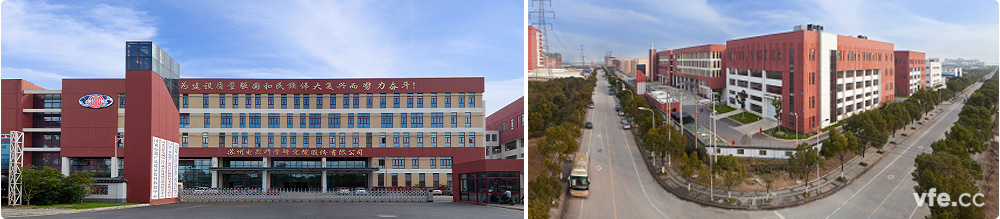

一国家电器产品质量监视磨练中心简介

　　国家电器产品质量监视磨练中心(苏州电器科学研究院、江苏省电器科学研究院)是经国家质量监视磨练检疫总局及国家认证认可监视治理委员会批准建设，是经国家质量监视磨练总局批准的生产允许证检测单位，是国家认证认可监视委员会批准的“CCC”检测机构，是中国质量认证中心(CQC)签约实验室、PCCC签约实验室及美国UL签约实验室。

　　本电机综合测试系统用于国家电器产品质量监视磨练中心开展低压单相异步电念头(220V，0.75~7.5kW)、三相异步电念头(220V，0.75~100kW;380V、690V、1140V，0.75~250kW)、三相永磁同步电机(380V、690V、1140V，0.75~250kW)、直流电机(220V，11~100kW; 400~750V，11~250kW)等电机产品的能效检测、性能测试、型式试验，测试项目包括：直流电阻丈量、绝缘电阻丈量、工频耐压试验、堵转试验、空载试验、短时升高电压试验、振动测定、负载试验、变频电机的负载特征测试、效率的测定、热试验、超速试验、最大转矩的测定、最小转矩的测定、失步转矩的测定、牵入转矩的测定、短时过转矩试验，它的建设极大的提升了国家电器产品质量监视磨练中心的电机质量检测能力和检测规模。

　　本电机综合测试系统接纳共直流母线毗连方法，在举行电机对拖负载和温升试验时，被试电机作电动运行，另一套陪试电机作发电运行，试验历程中的电能在电源系统内部举行循环，此时只需从电网吸收被试电机和测试系统自己的消耗，与接纳负载直接消耗方法相比电能节约比在70%以上，大大地降低了用户的试验本钱。

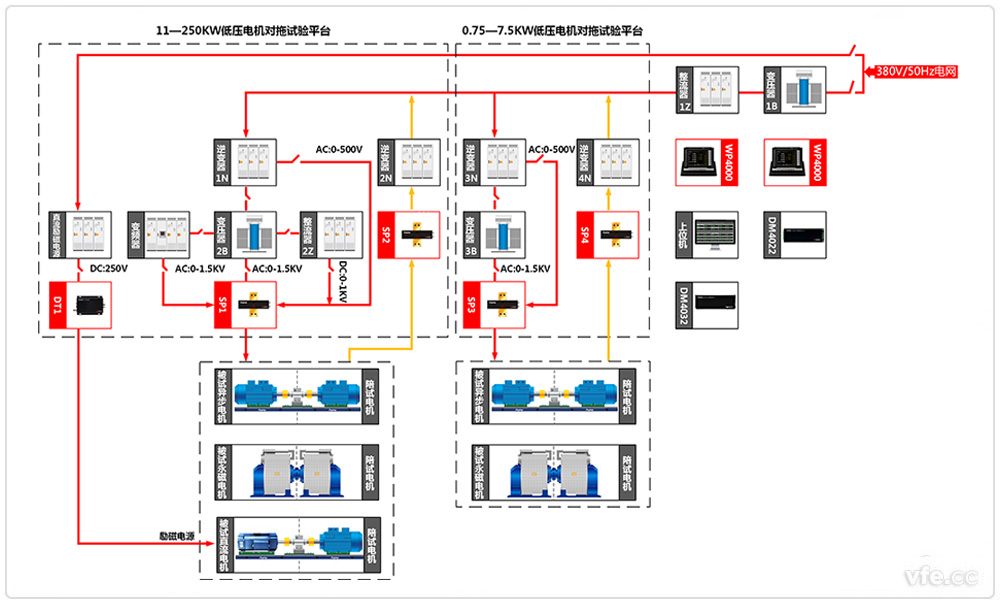

二电机综合测试系统原理框图

电机综合测试系统原理框图

　　本电机综合测试系统11-250kW低压电机对拖试验平台，测试交流电机时，可接纳以下几种运行工况：1、被试交流电机电源直接逆变器1N输出;2、被试交流电机电源接变压器2B输出;3、被试交流电机电源接变压器2B和变频器输出。

　　测试直流电机时，可接纳以下几种运行工况：1、被试直流电机电源接直流励磁电源输出;2、被试直流电机电源接变压器2B和整流器2Z输出。

　　本电机综合测试系统0.75-7.5kW低压电机对拖试验平台，测试交流电机时，可接纳以下几种运行工况：1、被试交流电机电源直接逆变器3N输出;2被试交流电机电源接变压器3B输出。

三电机综合测试系统装备设置表

测点	装备名称	型号	数目	备注
DT1	数字变送器	DT215C	1	直流励磁电源丈量
SP1	变频功率传感器	SP112751C	3
SP2	变频功率传感器	SP112201C	3
SP3	变频功率传感器	SP112751C	3
SP4	变频功率传感器	SP112751C	3
	转矩转速丈量？	DM4022	2
	温度丈量？	DM4032	1
	变频功率剖析仪	WP4000	2

四电机综合测试系统设计标准

　　本电机综合测试系统设计时参照或引用以下国家及行业标准，当差别标准对统一事物都有形貌时，接纳较高的手艺要求。

　　GB/T 755-2008 《旋转电机定额和性能》

　　GB/T 1032-2012 《三相异步电念头试验要领》

　　GB/T 22670-2008 《变频器供电三相笼型感应电念头试验要领》

　　GB/T 22669-2008 《三相永磁同步电念头试验要领》

　　GB/T 1029-2005 《三相同步电机试验要领》

　　GB/T 1311-2008 《直流电机试验要领》

　　GB/T 3859.1-2013 《半导体变流器通用要求和电网换向变流器》

　　GB/T 12668.2-2002 《调速电气传动系统第2部分：一样平常要求低压交流变频电气传动系统额定值的划定》

　　GB/T 17626 《电磁兼容》

　　JB/T9641-1999 《试验变压器》

　　GB/T 50054 《低压配电设计规范》

　　GB/T 50055 《通用用电装备配电设计规范》

　　SJ-T 10691-1996 《变频变压电源通用规范》

　　GB/T 10068-2000 《旋转电机振动测定要领限值》

　　GB/T 10069-2006 《旋转电机噪声测定要领限值》

　　GB 14711-2006 《中小型旋转电机清静要求》

　　GB/T 63 《电力装置的电丈量仪表装置设计规范》

　　GB/T 6738 《电丈量指示和纪录仪表及其附件的清静要求》

　　JB/T 7118-2004 《变频调速专用三相异步电念头手艺条件》



---
