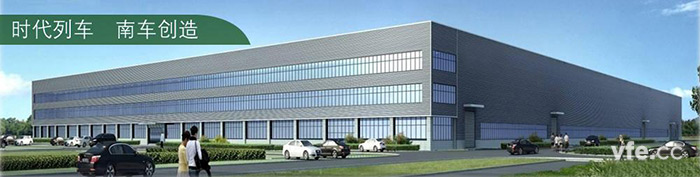

一襄阳中车电机手艺有限公司防爆变频器试验台简介

　　襄阳中车电机手艺有限公司是中国中车株洲所控股子公司，系国家级高新手艺企业

。公司主要从事工业特种电机及电控系统、新能源汽车电机、轨道交通电机、特变电及成套装备焦点营业

。

　　该系统主要用于防爆变频器测试平台使用，变频器有380V、660V、1140V、3300V四个电压品级，额定功率从250KW至1MW

。丈量参数包括电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、峰值电压、峰值电流、峰值因数、谐波丈量等

。测试平台接纳维多利亚老品牌vic电气的SP系列变频功率传感器，可有用包管电压电流200倍量程比测试规模内0.2级以上的系统精度指标，远优于市场上现有的传感器与测试系统

。

二防爆变频器测试平台原理框图

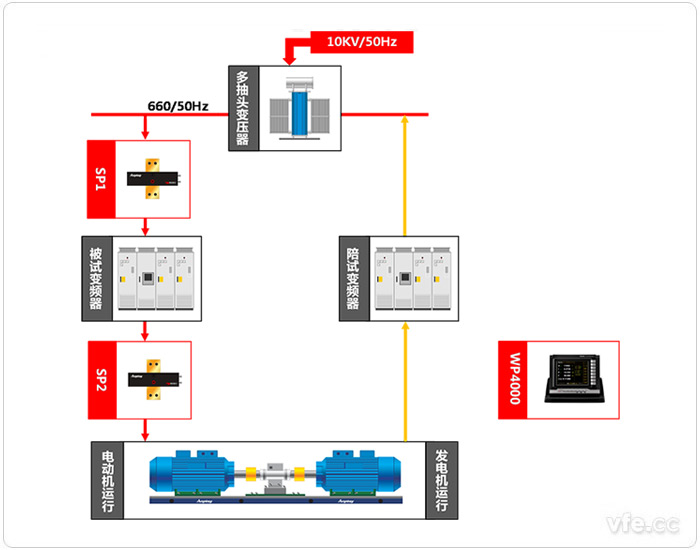

图示：660V试验台位测试原理图

　　本试验台设置有380V、660V、1140V、3300V四个电压品级防爆变频器的测试台位，额定功率规模从250KW到1MW，电压电流规模广

。

　　试验台位通过一台10kV输入多抽头变压器获得差别品级电压，统一时刻只会有一个试验台位事情

。因此，在兼顾四个试验台位测试规模及宽规模内包管测试系统精度的条件下，选用维多利亚老品牌vic开发的WP4000变频功率剖析仪，设置6个SP332102C型变频功率传感器，可有用包管23V~3300V、10A~1000A测试规模内系统精度优于0.2级

。

　　如上图660V试验台位测试原理图所示，被试变频器SP1、SP2测点均设置一台移动丈量柜，柜内装置3台SP变频功率传感器，完成输入输出电量丈量，WP4000变频功率剖析仪通过数字光纤与传感器通讯，对丈量数据处置惩罚剖析，显示电压、电流、功率、功率因数、频率等特征值

。

三防爆变频器测试平台装备设置表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP332102C	3
SP2	变频功率传感器	SP332102C	3
	变频功率剖析仪	WP4000	1
	丈量柜	/	2

---
