一湘电莱特电气有限公司电动汽车驱动系统试验台简介

　　湘电莱特电气有限公司(湘电莱特)是由湘潭电机股份有限公司(湘电股份)引进美国莱特工程手艺公司先进电机电控手艺，由双方配合投资建设的中美合资企业，是研发、生产、销售新型高效电机及其控制系统、电动车辆及其要害零部件、风力发电装备及配套零件的高新科技公司。

　　本套电动汽车驱动系统试验台主要用于莱特电气开发新能源电动汽车驱动系统型式试验，知足峰值功率250Kw以下电动汽车电机及驱动器测试需求。试验台由AVL(李斯特内燃机及测试装备公司)认真系统集成，AVL是一家在天下汽车、发念头行业拥有很高着名度和优异声誉的高科技公司，同时，是全球规模最大的从事内燃机设计开发、动力总成研究剖析以及有关测试系统和装备开发制造的公司。

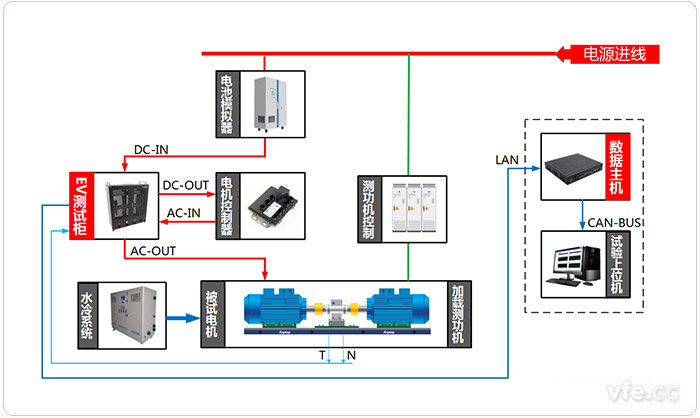

二电动汽车驱动系统测试平台原理框图

DC-IN：EV测试柜直流输入
；DC-OUT：EV测试柜直流输出
；AC-IN：EV测试柜三相交流输入
；AC-OUT：EV测试柜三相交流输出

图示：电动汽车驱动系统试验台位测试原理图(电动状态)

　　250KW电动汽车驱动系统试验台测试原理图如上图所示：

　　1. 电池模拟器模拟电动汽车电池组为电机控制器提供直流电量
；

　　2. 电机控制器将输入直流电逆变输出三相交流电量，驱动被试电机运行
；

　　3. 水冷系统为被试电机运行提供冷却水循环系统
；

　　4. 测功机控制器控制加载测功机提供被试电机所需转矩及转速。

　　本套试验台功率测试装备选择设置维多利亚老品牌vic开发的EV动力测试柜，EV动力测试柜为电动汽车行业设计，测试性能指标完全知足相关标准要求。EV动力测试柜设置1台WP4000变频功率剖析仪，包括4路功率通道，知足电池模拟器一起直流输入(电池模拟器直流输出经EV动力测试柜接入电机控制器)，电机控制器三路交流输入测试(电机控制器三相交流输出经EV动力测试柜接入被试电机)
；并且设置一个扭矩转速？，扭矩转速传感器输出信号接入变送器，变送器直接接入WP4000变频功率剖析仪。

　　由于试验系统要求接纳CAN-BUS通讯，因此设置一台数据主机完成通讯转换。WP4000变频功率剖析仪通过LAN接入数据主机，数据主机将LAN通讯转换为CAN-BUS通讯。

三电动汽车驱动系统测试平台装备设置表

测点	装备名称	型号	数目	备注
电机控制器直流输入及三相交流输出	EV动力测试柜	/	1	一台WP4000变频功率剖析仪、四路功率通道、一个扭矩转速变送？
	数据主机	/	1	数据接入及协议转换

---
