哈理工教学用电机综合试验台
- 浏览次数：27969次
- 宣布时间：2014/4/9 16:40:52
- 作者：AnyWay中国
一哈理工电机及其控制重点实验室简介
哈尔滨理工大学“电机及其控制重点实验室”是一个专门从事有关电气装备设计、制造、试验、运行及自动控制方面研究事情的实验中心。以具有博士学位授予权的两个二级学科“电机与电器”、“电力电子与电力传动”和一个本科专业“电气工程及其自动化”为依托；尚有“汽车电子驱动控制与系统集成”教育部工程研究中心、“大型电机电气与传热手艺”省教育厅工程研发中心和校企相助的“节能电机工程研发中心”。
电机及其控制重点实验室的主要研究偏向有：
巨型水轮发电机、超临界和超超临界汽轮发电神秘害手艺研究
特种电机、节能电机及风力发电理论与新能源手艺的研究
混淆动力汽车及驱动控制手艺
维多利亚老品牌vic承建的哈理工教学用电机综合试验台位于能量变换器理论与应用研究、电念头理论与运行研究、高校高压异步电念头铁耗及附加消耗研究数字化电机试验中心。
图1. 能量变换器理论与应用研究、电念头理论与运行研究、高校高压异步电念头铁耗及附加消耗研究数字化电机试验中心
二电机综合试验台简介
数字化电机试验中心的教学用电机综合试验台主要为了知足特种电机、节能电机及风力发电理论与新能源手艺的研究、混淆动力汽车及驱动控制手艺研究的需要。电机综合试验台由电机试验专用变频电源、SP系列变频功率传感器、DMC300漫衍式测控系统及操作台组成。

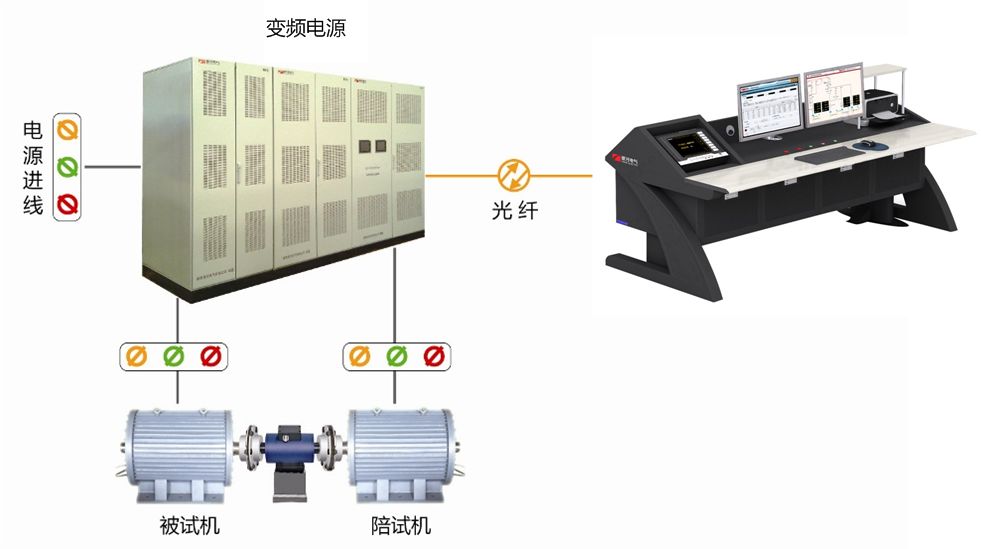

图2.电机综合试验台试验原理
图中所示变频电源包括了被试电念头的拖动电源、陪试发电机的回馈电源、变频电参量测试用的SP系列变频功率传感器及温度、转速、扭矩等测试用和开关控制用的DMC300漫衍式测控系统。操作台主要由WP4000变频功率剖析仪主机、试验上位机及台体组成。操作台和变频电源之间接纳光纤毗连 ，既有利于提高系统电磁兼容性 ，又确保了操作职员的清静。
在试验软件的控制和治理下 ，电机综合试验台可自动完成相关国家标准划定的试验项目 ，自动出具报表。别的 ，试验软件可无邪设置试验工况 ，自界说测试参数 ，自界说控制流程 ，自界说参数纪录方法 ，以知足种种研究性试验的需要。
该电机综合试验台可实现额定电压690V及以下 ，额定功率50kW及以下的直流电机、同步电机、异步电机及种种变频电机试验的型式试验、出厂试验及研究性试验的需要。
三电机综合试验台现场

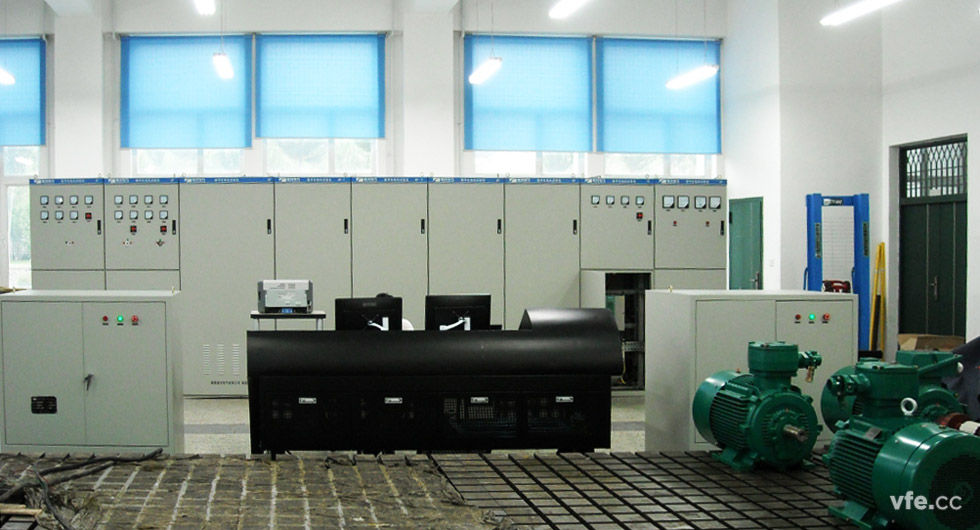

图3. 数字化电机试验中心电机综合试验台全景图

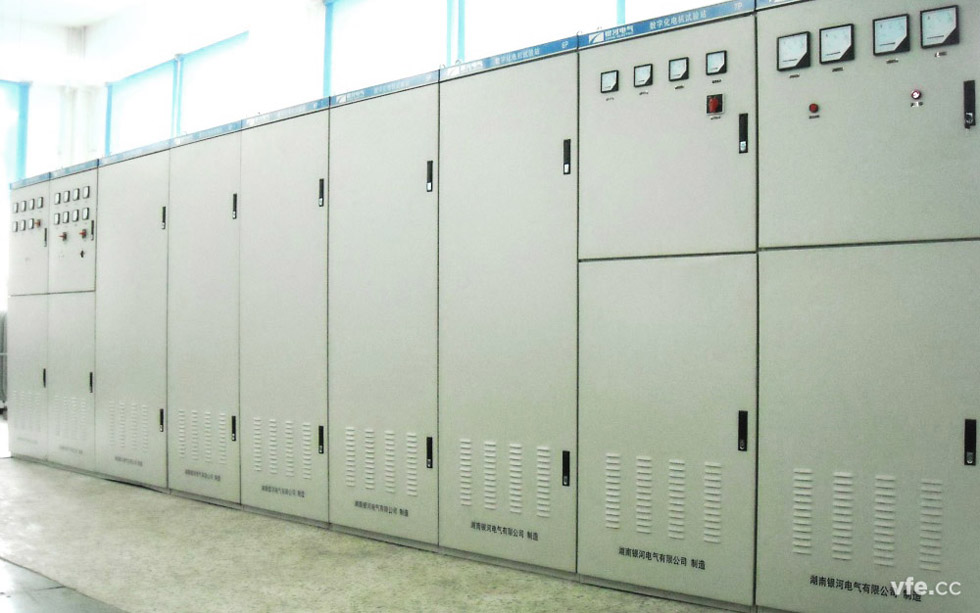

图4. 数字化电机试验中心电机试验专用变频电源及开关柜

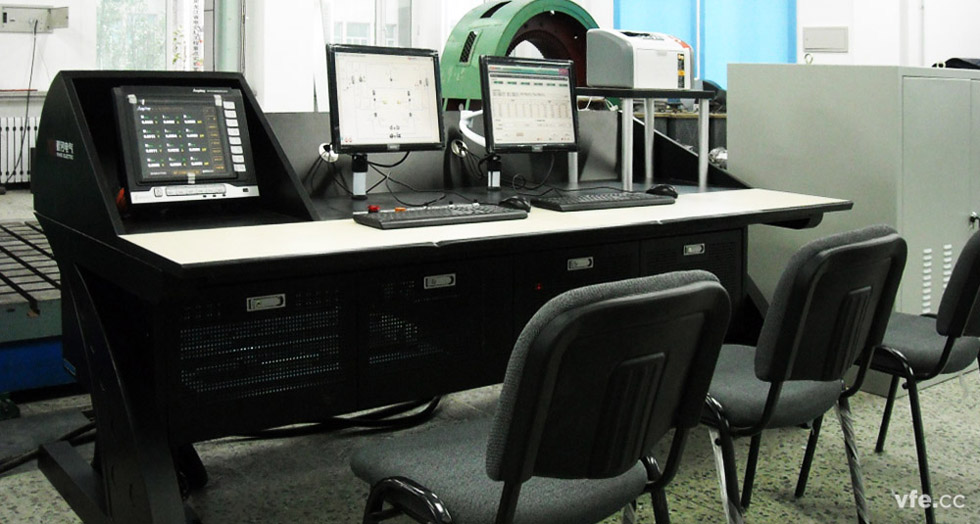

图5. 电机综合试验台操作台

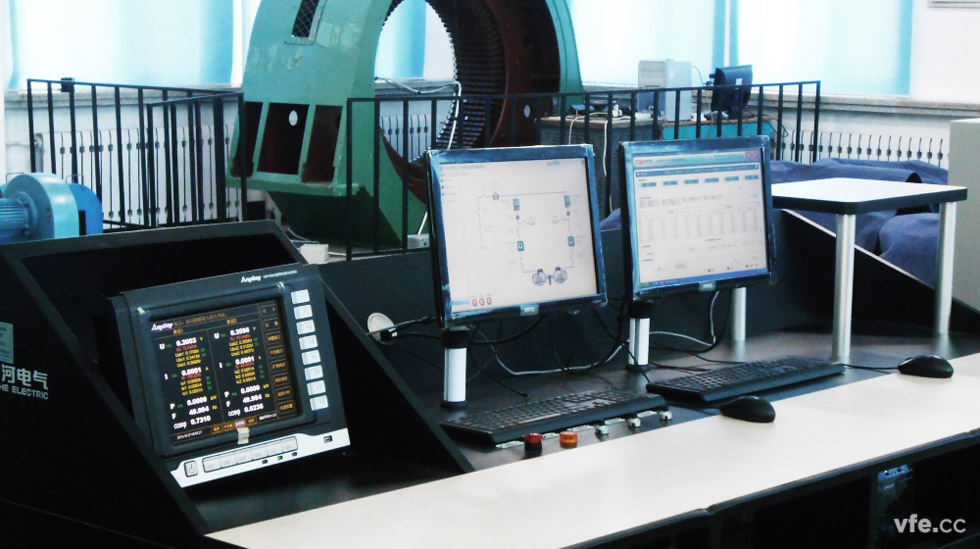

图6. 电机综合试验台上位机及WP4000变频功率剖析仪
