产品概述

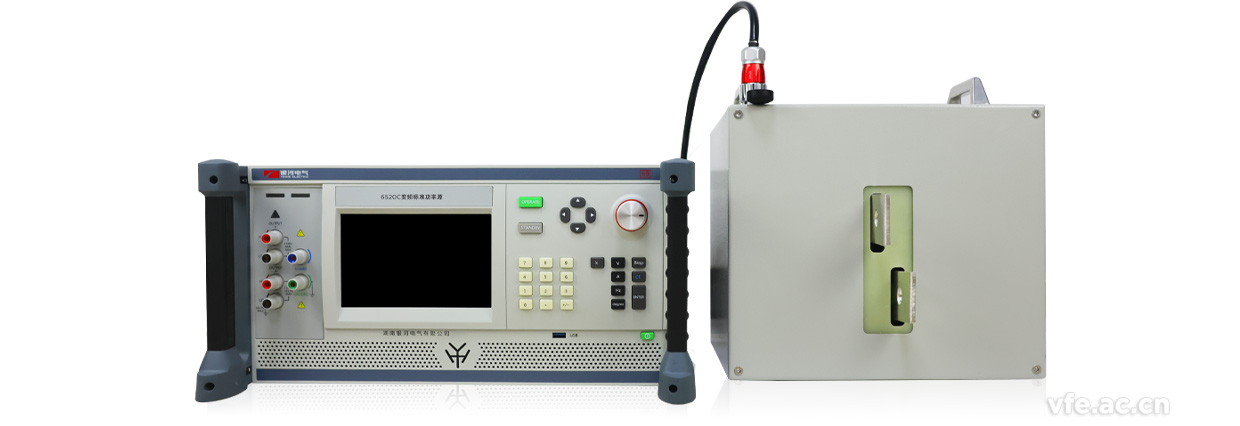

6520C变频标准功率源

配景

   6520C变频标准功率源是变频电量量值溯源(或量值转达)系统的焦点组成部分,是一种输出频率可变的电压、电流信号爆发装置。该装置可自力调理电压、电流的幅值及两者的相位差。该装置还包括一个可准确丈量电压、电流、频率及电压电流合成虚功率的标准表,标准表的示值作为较量参考标准,实现以变频电量为主要丈量工具的种种丈量装置/系统的量值溯源。作为一种量值溯源用的计量标准用具,其计量学特征须知足相关计量规则的要求。

1变频电量丈量仪器/系统校准与检定的主要性

   电能源是我国主要的工业能源,接纳变频调速手艺是提高用电装备运行效率的主要途径,而准确评价变频能效评测系统是挖掘节能降耗潜力和提高电能源使用效率的必需环节。因此,对变频测试装备举行科学、权威和准确的量值溯源,决议了变频能效评测系统运行的准确性和正当性,使能效评测变得有据可依,为实现社会节能减排目的提供了要害性的手艺支持。

2变频电量丈量仪器/辖档涂值溯源系统现状

  变频电量在应用历程中经常泛起出非标准正弦波、低基频、低功率因数、富含谐波等特征,使得准确丈量和量值溯源十分难题。

  现在海内外普遍接纳以Fluke 6100为功率标准源举行变频电量丈量仪器的校准事情。但随着大功率变频器/逆变器、新能源发电装备、风力发电机等重型装备制造业的快速生长,以上方法由于源输出能力的限制已远不可知足现在变频电量测试仪器/系统全量程规模内量值溯源的需求。高电压、大电流、大功率变频测试系统无处送检,变频电量计量型式评价事情无法开展,变频测试装备质量监视磨练无法切实举行。量值溯源系统的缺失,不但影响对能源计量用具的法制治理,还严重制约了变频丈量传感器及仪器行业的康健生长。


6520C变频标准功率源概述

  6520C变频标准功率源是维多利亚老品牌vic团结湖南省计量检测研究院,在多年从事以变频电量的特征、应用与丈量为主要研究工具的科研与实践探索中,融合当今天下先进的丈量与控制理论,顺应目今迫在眉睫的社会应用需求,以前沿的手艺和工艺手段研制而成的一种变频电量量值溯源系统焦点装置。

  6520C变频标准功率源通过了国家级科技效果判断。国家变频电量丈量仪器计量站获得国家质检总局批准落户湖南,而国家变频电量丈量仪器计量站工程手艺中落户在我公司,产品检定规程与制造标准即将纳入省标、国标系统。

  6520C变频标准功率源的降生及多项手艺突破使在我国率先建设一整套较为完善的变频电量量值溯源系统成为现实,在电磁计量领域具有重大历史意义。

  6520C变频标准功率源可周全笼罩0—10kV、10—1000A、4—1000Hz、相位角0—359.99°规模内的变频及工频电量丈量仪器/系统的校准、检定需求,其基本准确度为0.02%。

16520C变频标准功率源组成原理

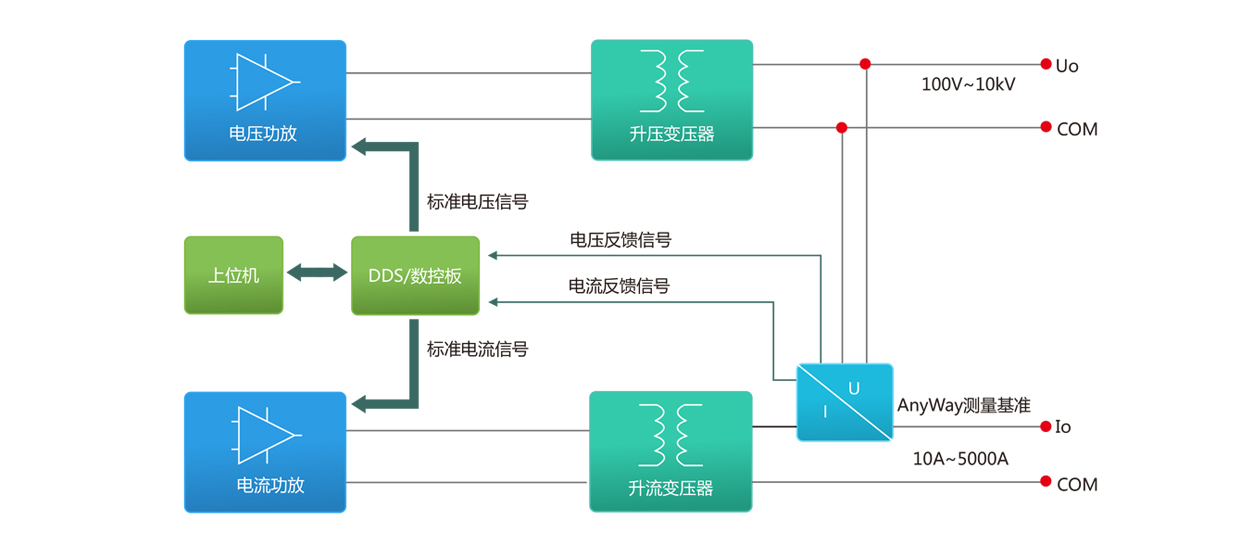

标准源功效、原理、应用框图

图1、6520C变频标准功率源组成原理

26520C变频标准功率源应用

  6520C变频标准功率源主要用于变频电量量值溯源,图2为其与WP4000变频功率剖析仪及DT数字变频器组成的变频电量量值溯源系统图,可用于变频电量丈量仪器、变频电量变送器及变频电量测试系统的量值溯源:

  ◆ 变频电量丈量仪器(涵盖工频电量丈量仪器)主要指:数字电压表、数字电流表、功率计、如功率剖析仪、电能表、谐波剖析仪等。

  ◆  变频电量变送器的量值溯源系统

  变频电量变送器(涵盖工频电量变送器)主要指种种电压、电撒播感器及变送器,包括数字量输出的变频电量变送器和模拟量输出的变频电量变送器,如:AnyWay的SP系列变频功率传感器、霍尔电压传感器、霍尔电撒播感器、电磁式电压互感器、电磁式电流互感器、电容式电压互感器、分压器、分流器、罗氏线圈等。

  ◆  变频电量测试系统的量值溯源系统

  变频电量测试系统(涵盖工频电量测试系统)主要指由变频电量变送器和变频电量丈量仪器组成的系统。

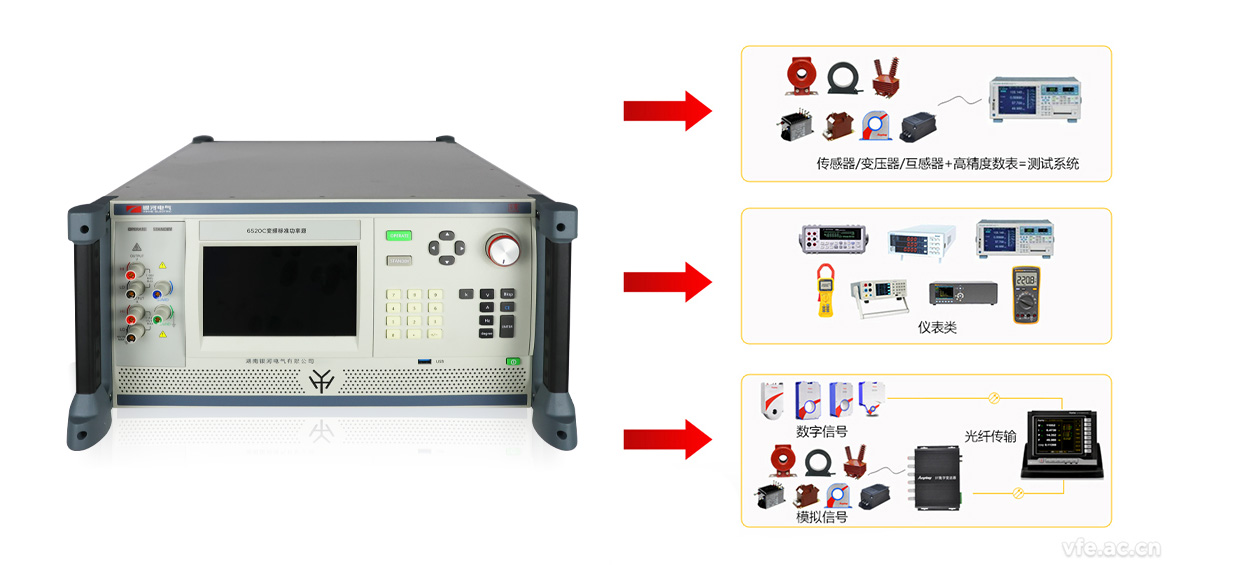

6520C变频标准功率源组成的变频电量量值溯源系统

图2、6520C变频标准功率源组成的变频电量量值溯源系统

36520C变频标准功率源运行要求

事情电源 事情温度 推荐事情温度规模 预热时间  清静事情的最大相对湿度(非凝聚)  贮存时最大相对湿度(非凝聚)  事情海拔高度
AC220V±10% 5~40℃ 16~30℃ 15min 80% 95%  ≤2000m



6520C变频标准功率源特点

1卓越的电压电流输出能力与品质

  6520C变频标准功率源接纳了以数字电子手艺为主导的设计理念,突破了古板标准源输出能力的限制,能够提供高达10kV和1000A的电压和电流输出,其基本准确度为0.02%,且电压和电流的幅值、频率以及两者之间的相位角均自力可调。其构建的变频电量量值溯源系统可实现高电压、大电流的变频电量变送器/传感器的直接量值溯源。

  作为除了正弦波电压和电流外,还可以提供准确的、有谐波失真的电压输出和电流输出。所有的前100次谐波都可以由用户单独设定,每一谐波的幅值和相位都可以由用户单独控制。

  6520C变频标准功率源与同类产品的输出能力比对:

输出能力 电压 电流 频率
入口 0~1008V 0~80A 16~850Hz
国产 0~1000V 0~100A 40~70Hz
6520C 0~10kV 0~1000A 4~1000Hz

2周密清静的防护步伐

  检定/校准历程中6520C变频标准功率源输出高电压信号,产品通过下述方法确保您清静操作:

  ◆ 6520C变频标准功率源壳体需要严酷接地,高压输出端子周围印有显眼的警示标记;

  ◆ 源表疏散,源包括爆发高压信号及大电流的信号源与丈量用变频功率传感器装置在一起,表为操作端,通过光纤接受来自变频功率传感器及控制板的数字信号,操作端与源之间不保存电气毗连。

3优异的电压电流驱动负载能力

  6520C变频标准功率源能够包管在重负荷情形下依然给出您需要的输出电压电流。电压通道输出容量可达500VA,电流通道输出容量可达3000VA?芍阒种值缌看衅/变送器或仪表的量值溯源需要。

4支持单相到多相系统的量值溯源

  6520C变频标准功率源为单相系统,当您的校准通道需求爆发转变时,可以接纳多台6520C变频标准功率源通过同步主从控制方法增添输出相数,最多可扩展至六相。其基本手艺指标不会由于输出相数的增添而爆发转变。是构建多相变频电量丈量仪器量值溯源系统的理想选择。

5友好的用户图形界面

  6520C变频标准功率源系统控制程序基于Windows操作系统,人机界面友好,您可以使用仪器上的按键举行操作,也可以使用外部扩展的键盘和鼠标举行操作。

6优良的电磁兼容性能

  6520C变频标准功率源始终贯彻电磁兼容理念,接纳优良的屏障接地工艺、合理的滤波步伐、基于光纤传输的数字化闭环控制等消除外部滋扰的影响,为整个标准源的输出稳固性和EMC性能提供了可靠包管。

性能参数

通用手艺指标

电压/电流设置区分率 输出基波规模 频率准确度 频率设置区分率 抵达标称准确度所需的预热时间
5 位 4Hz至1000Hz 0.02% 0.01Hz  1 个小时

相角设置规模 相角准确度  相角设置区分率
0°至359.99°  0.02° 0.01°


电压通道手艺指标

输出规模 输出容量 准确度 稳固度  波形失真度
0V至10kV 500VA 0.02 级 0.01%(1小时) 小于0.5%


电流通道手艺指标

输出规模 输出容量 准确度 稳固度  波形失真度
0A 至1000A 2000VA 0.02 级 0.01%(1小时) 小于0.5%


合乐成率手艺指标

输出规模 准确度
500VA 至10MVA 0.1 级(功率因数>0.8)


  产品相关应用:
