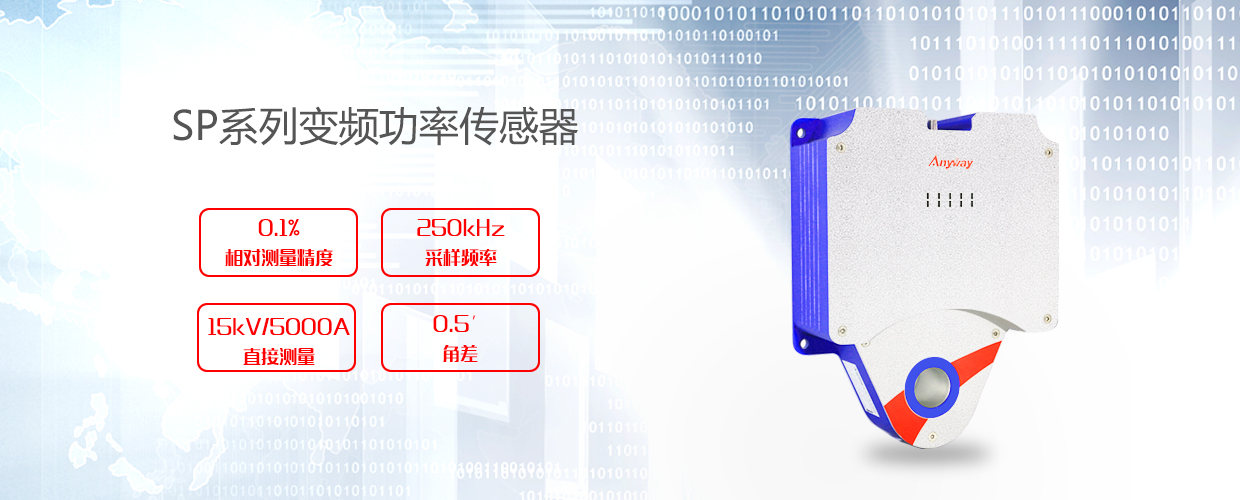

一SP系列变频功率传感器概述
SP系列变频功率传感器是维多利亚老品牌vic在多年从事以变频电量的特征、应用与丈量为主要研究工具的科研与实践探索中，融合当今天下先进的丈量理论，团结目今迫切的电测领域工程测试应用和研究需求，以前沿工艺手段研制而成的一种新型数字量输出光纤传感器。
SP系列变频功率传感器是AnyWay系列变频功率剖析仪的主要功率单位。SP系列变频功率传感器集电压、电流丈量通道于一体，可在宽频率规模内能同时包管比差和角差丈量准确度指标。其前端数字化设计使其可以在重大电磁情形下实现变频电量、工频电量、直流电量等种种电参量的高精度丈量。
SP系列变频功率传感器适用于带宽100kHz以内，电流5000A、电压15000V的变频电参量的高精度丈量。普遍应用于舰船电力推进，装甲牵引传动，电气化轨道交通，电动汽车等一切需要变频调速的电气系统及风力发电、光伏发电等新能源发电并网系统等的电气产品检试验、能效计量检测及谐波检测。
外观360°

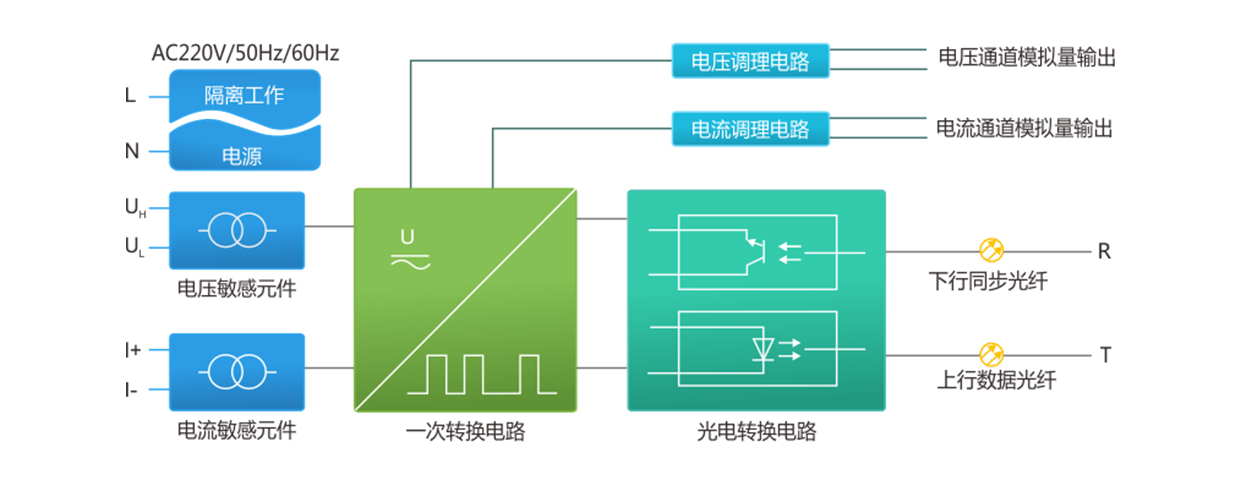

二SP系列变频功率传感器组成原理
SP系列变频功率传感器属于电压、电流组合型的电子式传感器。SP系列变频功率传感器基于前端数字化原理设计。主要包括电压敏感元件、电流敏感元件、一次转换电路、隔离事情电源、光电转换电路及光纤传输系统等组成。
电压敏感元件及电流敏感元件吸收来自一次线路的高电压、大电流信号，变换为一次转换电路可以接受的低电压、小电流模拟信号，一次转换电路将模拟信号转换为数字信号以及标准的模拟量信号。SP变频功率传感器提供的数字信号经由光电转换电路通过光纤传输系统与AnyWay系列变频功率剖析仪通讯举行数据处置惩罚以及显示，模拟量通讯接口可以与其他数采系统通讯快速构建高精度功率丈量系统。
隔离事情电源在AC220V电网与一次电路之间建设电气隔离，并为一次电路提供事情电源。
光纤传输系统包括上行数据光纤和下行同步光纤。上行数据光纤用于传输变频功率传感器的高速采样数据，下行同步光纤对一次转换电路举行量程转换控制，并提供采样时钟实现与其它传感器之间的同步采样。模拟量接口输出标准的2.5V模拟量信号，为与外部数采系统提供标准的丈量接口。
现在适用于变频电量丈量的电压传感器主要是霍尔电压传感器；舳缪勾衅骺刹庾罡叩缪刮6400V，其带宽低于1kHz，精度约1%。
SP系列变频功率传感器标准型号的最高测试电压可达15kV(特殊定制可达20kV)，典范带宽100kHz，精度为0.1%。
角差是影响功率丈量准确度的焦点指标，尤其是在电机空载试验、大型电力变压器短路试验等功率因数工况下， 角差是影响功率丈量准确度的焦点指标。
除了电压、电流互感器之外，现在适用于变频电量丈量的诸如霍尔电压传感器，霍尔电撒播感器，罗氏线圈等等均不提供角差指标，接纳该类传感器构建的功率测试系统，功率丈量准确度缺乏科学包管。
SP系列变频功率传感器泯灭数年研究乐成的应用于变频电量高精度丈量的新型功率传感器，具有自主知识产权的电压、电流敏感元件，具有细小的相移指标。并且由于将电压、电撒播感器组合为一体，大大简化了相位赔偿电路。SP变频功率传感器角差指标为0.5′，知足低功率因数下的高精度丈量。
凭证被测电压崎岖和电流巨细选择合适量程的传感器以包管丈量精度，险些成了每一个丈量工程师的基本知识。
然而，在种种电气装备的科学试验中，统一个电压或者电流，在差别的工况下其幅值的动态规模往往很大。好比电机或变压器的空载与短路试验，前者电压高，电流小，后者电压低，电流大。当电压、电流的崎岖巨细差别较大时，通常接纳多个差别量程电压、电撒播感器，搭建换挡开关电路对其举行选择，使传感器量程与被测信号只管匹配，以知足丈量精度的需要。
关于高压大电流而言，多传感器及换挡开关本钱高，占地面积大，可靠性也较差。为相识决这些问题，泛起了适用工频丈量的多绕组电磁式电压、电流互感器，可以通过对副边举行低电压小电流换挡，在一定水平上拓宽包管精度的丈量规模。
然而，关于霍尔电压、电撒播感器等用于变频电量丈量的传感器而言，市场上尚无副边换挡产品，往往换挡开关的造价远远凌驾传感器自己的价钱。
SP系列变频功率传感器的电压、电流通道均设置了8个档位，每个档位只丈量在本档位量程的50%~100%规模内的信号，实现了电压0.75%Un~150%Un、电流1%In~200%In规模内的高准确度丈量。接纳无缝自动转换量程手艺，档位切换时，数据不丧失的特点可知足宽幅值规模内的动态丈量，周全纪录被测信息，不放过每一个细节转变。AnyWay称为2的N次方自动转换量程计划，N每增添1，可有用拓宽一倍的高精度丈量规模。
以SP103202BP变频功率传感器命名为例：
SP为变频功率传感器识别符，103和202划分体现传感器的额定电压(UN)及额定电流(IN) ，额定电流单位为A，额定电压 单位为V，数值参照科学计数法，即ax10n形式。前两位数字为a，第三位为指数n，即103体现10*103=10000V，即202体现20*102=2000A。
B体现精度，界说如下：
A：电压、电流精度为读数的0.05%，功率精度为读数的0.05%(功率因数=1)；
B：电压、电流精度为读数的0.1%，功率精度为读数的0.1%(功率因数=1)；
C：电压、电流精度为读数的0.2%，功率精度为读数的0.2%(功率因数=1)；
P体现具有模拟量和数字量两种输出接口的SP变频功率传感器，界说如下：
即SP103202BP体现该传感器的电压、电流精度为读数0.1%，功率精度为读数的0.1%(功率因数=1，额定电压，额定电流条件下)；额定电压UN为10kV，额定电流IN为2000A;电压有用测试规模为75V～15kV；电流有用测试规模为20A～4000A。输出信号为光纤信号和2.5V模拟量信号。
| 电压 | 型号 | 电流 | 电压 | 型号 | 电流 | 电压 | 型号 | 电流 |
| 380V |
SP381101XP SP381201XP SP381301XP SP381401XP SP381601XP SP381102XP SP381202XP SP381302XP SP381402XP SP381502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
690V |
SP691101XP SP691201XP SP691301XP SP691401XP SP691601XP SP691102XP SP691202XP SP691302XP SP691402XP SP691502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
1140V |
SP112101XP SP112201XP SP112301XP SP112401XP SP112601XP SP112102XP SP112202XP SP112302XP SP112402XP SP112502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
| 3300V |
SP332101XP SP332201XP SP332301XP SP332401XP SP332601XP SP332102XP SP332202XP SP332302XP SP332402XP SP332502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
6600V |
SP662101XP SP662201XP SP662301XP SP662401XP SP662601XP SP662102XP SP662202XP SP662302XP SP662402XP SP662502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
10kV |
SP103101XP SP103201XP SP103301XP SP103401XP SP103601XP SP103102XP SP103202XP SP103302XP SP103402XP SP103502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
?
?
| 项目 | 指标 |
| 采样率 | 250kSa/s |
| 带宽 | 100kHz |
| 电压 | A型：0.05%rd@0.1Hz~5Hz[1]，
0.05%rd@DC，5Hz~1500Hz[2] B型：0.1%rd@0.1Hz~5Hz[1]， 0.1%rd@DC，5Hz~1500Hz[2] C型：0.2%rd@0.1Hz~5Hz[1]， 0.2%rd@DC，5Hz~1500Hz[2] |
| 电流 | A型：0.05%rd@0.1Hz~5Hz[1]，
0.05%rd@DC，5Hz~1500Hz[2] B型：0.1%rd@0.1Hz~5Hz[1]， 0.1%rd@DC，5Hz~1500Hz[2] C型：0.2%rd@0.1Hz~5Hz[1]， 0.2%rd@DC，5Hz~1500Hz[2] |
| 功率 | A型0.05%rd@功率因数=1；额定电压、额定电流；基波频率：45~66Hz[2] B型0.1%rd@功率因数=1；额定电压、额定电流；基波频率：45~66Hz[2] C型0.2%rd@功率因数=1；额定电压、额定电流；基波频率：45~66Hz[2] |
| A型：0.1%rd@功率因数：0.2~1；基波频率：0.1Hz~5Hz[1] 0.1%rd@功率因数：0.2~1；基波频率：DC，5Hz~1500Hz[2] B型：0.2%rd@功率因数：0.2~1；基波频率：0.1Hz~5Hz[1] 0.2%rd@功率因数：0.2~1；基波频率：DC，5Hz~1500Hz[2] C型：0.5%rd@功率因数：0.2~1；基波频率：0.1Hz~5Hz[1] 0.5%rd@功率因数：0.2~1；基波频率：DC，5Hz~1500Hz[2] |
|
| A型：0.2%rd@功率因数：0.05~0.2；基波频率：0.1Hz~5Hz[1] 0.2%rd@功率因数：0.05~0.2；基波频率：DC，5Hz~1500Hz[2] B型：0.5%rd@功率因数：0.05~0.2；基波频率：0.1Hz~5Hz[1] 0.5%rd@功率因数：0.05~0.2；基波频率：DC，5Hz~1500Hz[2] C型：1%rd@功率因数：0.05~0.2；基波频率：0.1Hz~5Hz[1] 1%rd@功率因数：0.05~0.2；基波频率：DC，5Hz~1500Hz[2] |
|
| 频率丈量精度 | 0.02%rd@0.1Hz~1500Hz |
| 隔离电压 | 2*UN+1kV@50/60Hz，1min |
| 过载电压 | 1.5*UN@10min |
| 过载电流 | 2*IN@3min |
