一TN4000电子式扭矩仪概述

　　TN4000电子式扭矩仪是维多利亚老品牌vic推出的一款新型的一种扭矩电测仪器，它改变了古板的扭矩丈量要领，丈量扭矩就如功率表丈量电功率一样简朴，普遍适用于风机、水泵等电机系统的扭矩丈量。

　　古板扭矩仪通过丈量扭矩和转速盘算电机输出功率，具有装置重大，通用性差等缺乏：
　　◆ 需要专用的联接工装，电机差别或扭矩仪差别都可能导致需要重新制作联接工装；
　　◆ 装置不当会加大扭矩丈量误差甚至损坏扭矩仪；
　　◆ 扭矩仪的扭矩和转速丈量规模较窄，过大的扭矩，过高的转速可能导致扭矩仪损坏，而过小的扭矩和过低的转速又会导致扭矩仪丈量禁绝确；
　　◆ 某些风机、水泵与电机接纳牢靠毗连，由于电机和风机、水泵的转轴不可疏散，无法装置古板扭矩仪。
　　电子式扭矩仪改变了古板的扭矩丈量要领，通过丈量电机输入电参量及转速等相关参数盘算出电机的输出轴功率，再凭证电机轴功率和转速盘算出电机的扭矩。

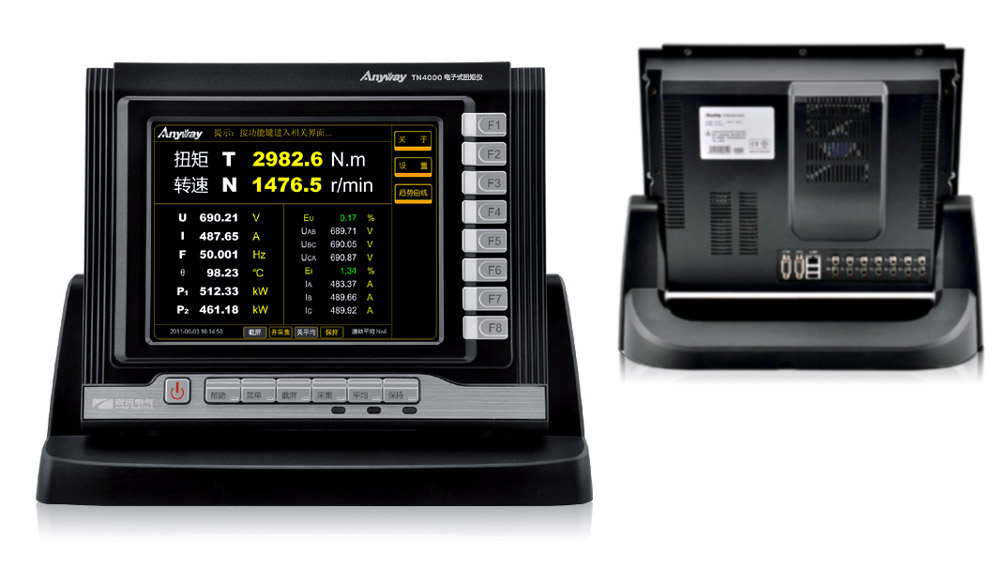

图1 TN4000电子式扭矩仪主机

二TN4000电子式扭矩仪组成原理

　　TN4000电子式扭矩仪是是指免机械联接，而电气毗毗邻纳了与电能表极其相似的很是简朴的方法。

　　TN4000电子式扭矩仪的测试原理依据是能量守恒定理。即：

　　电机的输入电能=电机输出机械能+电能与机械能转变历程中爆发的消耗能量。

　　电能与机械能转变历程中的消耗包括：铁耗、机械耗、定子铜耗、转子铜耗和杂散消耗。

　　TN4000电子式扭矩仪正是通过丈量电机运行历程中的电参量及温度、转速等参量，盘算出上述种种消耗，进而得出电机的输出轴功率。

　　免装置电子式扭矩仪由电参数测试单位、转速测试单位、温度测试单位、显示仪表等组成。显示仪表包括专家数据库、运算单位及人机界面等。

　　TN4000电子式扭矩仪电参数测试单位用于丈量电机的输入功率，铁消耗相关的电压、频率、谐波等参数，定子铜损相关的电流参数。

　　TN4000电子式扭矩仪转速测试单位用于测试转速，转速和铁损、定子铜损等是转子铜损的主要参数。凭证需要，转速测试单位可接纳免装置的感应式转速计，测速时无需装置，只需摆放（或牢靠）在电机周围即可。

　　TN4000电子式扭矩仪温度测试单位用于测试定转子绕组的温度，用于赔偿由于温度转变引起的定转子铜损等相关参数。

　　TN4000电子式扭矩仪运算单位完成上述消耗盘算，团结输入电功率盘算出轴功率，再凭证转速盘算出电机扭矩。

　　专家数据库生涯种种型号电机的特征参数，若强人工输入电机的出厂试验相关参数，将可有用提高TN4000电子式扭矩仪的丈量精度。

　　TN4000电子式扭矩仪人机界面显示电机输入电功率和输出轴功率等参数。

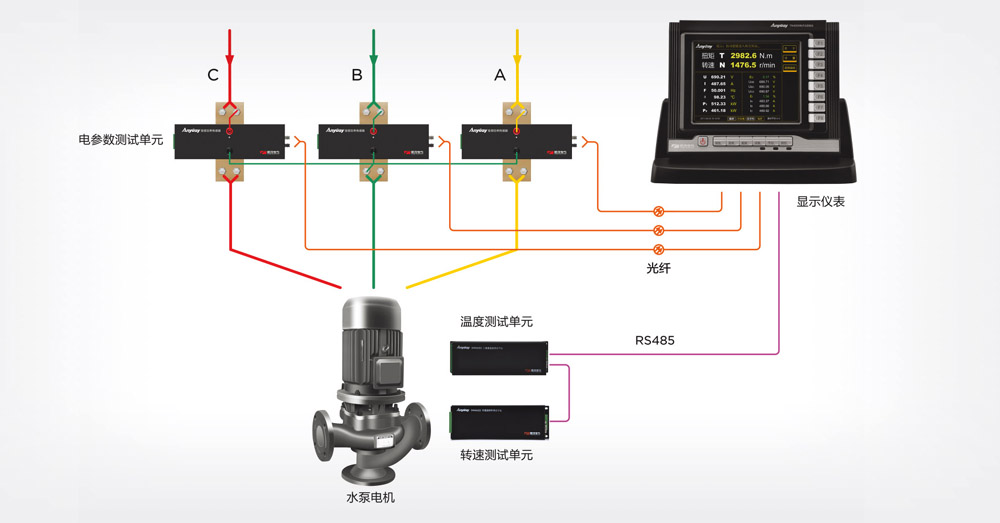

图2 TN4000电子式扭矩仪组成原理

三TN4000电子式扭矩仪主要特点

1使用便捷

　　用户无需破费大宗资金来购置州差别型号的扭矩传感器及联轴器以知足差别型号电机的试验需要，也无需破费大宗时间和人力来装置、耦合扭矩传感器。
　　TN4000电子式扭矩仪只需一个操作职员花几分钟时间即可完成装置、调校事情。

2宽规模丈量

　　TN4000电子式扭矩仪接纳宽丈量规模的SP系列变频功率传感器丈量电机电参量、接纳宽规模的丈量转速，一台扭矩仪可实现0.005%~100%额定轴功率的准确丈量，关于大大都电机系统的检试验实验室，只需凭证最大电机功率设置一台扭矩仪即可实现所有型号电机的扭矩测试。

3多参量丈量

　　丈量电机输出扭矩、转速的同时，还可丈量电机的电压、电流、频率、功率、谐波等输入电参量及电机转速、运行温度等其它参量，接纳统一套装置可同时实现电机和电机系统的试验。





选型及应用

一功率单位选型

　　TN4000电子式扭矩仪适用规模与电机转矩转速无直接关系，只需凭证被测电机的电压和电流选择功率单位即可（电参数测试单位）。功率单位主要有SP系列变频功率传感器和DT系列数字变送器，为了使其具有较宽的适用规模，功率单位推荐接纳具有宽规模高精度丈量能力的SP系列变频功率传感器。

二TN4000电子式扭矩仪购置信息



三TN4000电子式扭矩仪的应用

　　●  不可或不易装置古板扭矩仪的电机或电机系统试验；

　　●  风机、水泵型式试验和出厂试验；

　　●  风机、水泵等电机系统实时运行能效监测。

　　●  电机系统节能研究。

性能参数

一TN4000电子式扭矩仪主要手艺指标

　　●  转速精度：0.05%

　　●  输入电压精度：0.75%-150%额定规模之内，读数的0.2%；

　　●  输入电流精度：1%-200%额定规模之内，读数的0.2%；

　　●  输入功率精度：功率因数在0.2-1规模之内，读数的0.5%；

　　●  输出功率精度：0.2%-0.5%（与电机空载试验数据精度有关）；

　　●  转矩精度：0.2%-0.5%（与电机空载试验数据精度有关）。





---
